| 本商品は、販売終了いたしました。 |
|
MK334はPIC18F14K50を搭載したUSBデバイス実験用のボードです。MK334は組立キットの形態で提供しています。
※USBの応用プログラミング方法はMA255 PIC18 USB評価ボードIIをご利用下さい。 |
|
MK334を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3 + MC030、PICkit3など、コンパイラにはC18コンパイラ（無料版あり）があります。 |
|
|
|
|
| ●PICを使ったUSBユニット | ●PIC18F14K50を装備 |
| ●小型20ピンUSBデバイス | ●PICkit3直結でデバック可能 |
| ●周辺機器を手軽にUSB接続 | ●PC制御の各種治具制作に |
| ●Windows内蔵ドライバ利用可 |
|
|
|
|
 |
|
●CPU
CPUにはPIC18F14K50を搭載し、12MHzのクリスタル発振子とパワーオンリセット回路を搭載しています。 |
|
|
 |
|
●USBインタフェース
USB2.0 ミニBコネクタを搭載しています。
USBケーブルは別途ご購入ください。（オプションにご用意しております） |
|
|
|
|
 |
|
●PICkit との接続
MK334とPICkitは直結できます。
MPLAB-ICDとは、1ピンの位置が逆になりますので、接続時のピン位置は、十分ご注意ください。

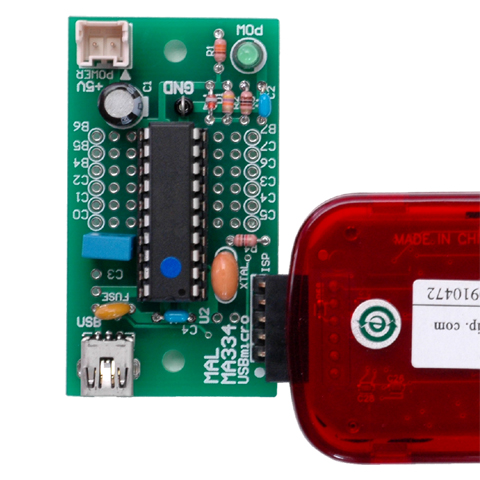

※左の写真は、5ピンコネクタを半田面に実装した場合の接続

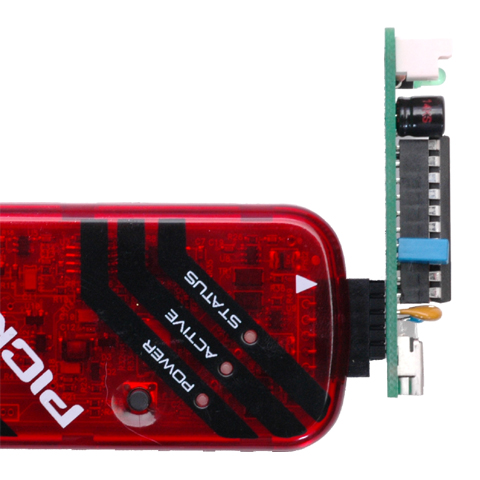

※右の写真は、L型5ピンコネクタを実装した場合の接続 |
 |
|
|
 |
|
●書籍 PIC18 USB導入ガイド 1（CDROM付）
MA335 小型USB開発ボード用のPIC18 USB 導入ガイドが(TG4-USB) ご利用できます。
導入ガイドには
HID･CDC･楽しいMIDIデバイスについても解説！ |
 |
|
|
|
|
| ■MK334 14K50 小型 USBユニット （注文番号 MK334） には、以下のものが含まれます。 |
| ●本体基板(キット) ●電源ケーブル（MC014） ●取扱説明書 |
|
|
|

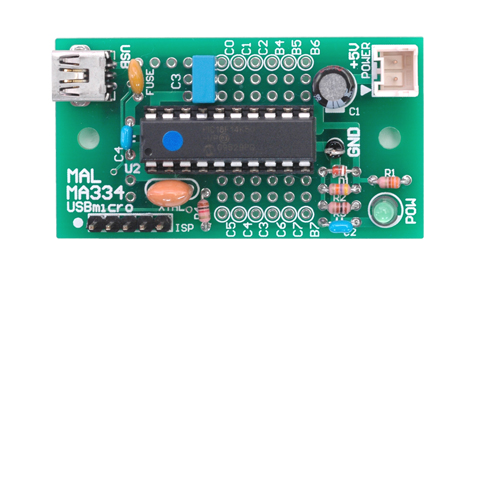

| MK334 基板 |

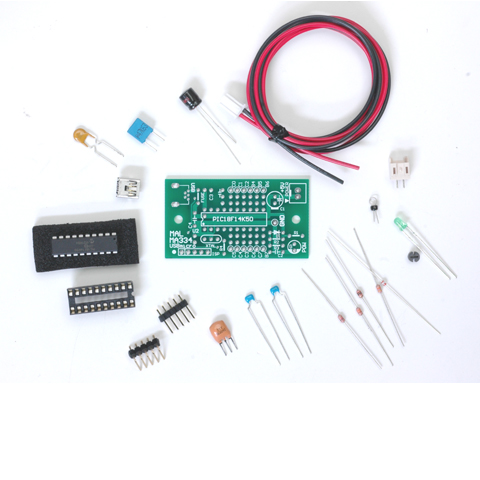

MK334 製品内容 |
MK334 組立サンプル |
|
|
|
| PICの種類 |
PIC18F14K50（10bit A/Dコンバータ、PWM、I2C、SPI、EUSART、EEPROM内蔵） |
| 発振回路 |
20MHzクリスタル発振 |
| リセット |
パワーオンリセット回路搭載 |
| デバック |
MPLAB-ICD、MPLAB REAL-ICE 接続可能、PICkit 直結、C18コンパイラ 使用 |
| U S B |
USB2.0 ミニBコネクタ搭載 PC直結可能 |
| ポート |
USB機能以外のポートを利用可能 |
| 動作温度 |
温度 0〜40℃ 腐食性ガス、結露なし |
| 電 源 |
+5V±0.5V 0.1A以下 USB経由供給可（同時供給不可） |
| 外 形 |
52 × 30 mm |
|
|
|
|
 |

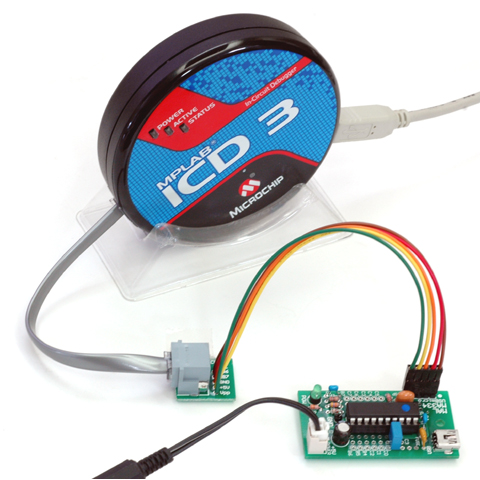

●ICD⇔2.54mmピン 変換ケーブル(MC030)
MC030を利用することによって、MK334とMPLAB-ICDが接続できます。 |
|
|
| ●USBケーブル（A-ミニB） （MC020-USB2）仕様 ： USB 2.0 ケーブル A-ミニBタイプ 1m |
|
|
|
| ●出荷時に書き込まれているソフトを消してしまった場合は、再書込などの対応は致しませんのでご注意下さい。 |
●本ボードは治具や量産向けのボードであって評価用のボードではありません。そのため、プログラムはユーザー側でつくって
頂くことを前提にしております。
プログラムに関しては、MA255を参考にして下さい。 |
|
|
|
