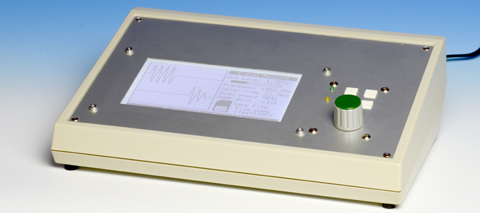

「1時間で装置をつくる」 というコンセプトで企画された組込用マイコンユニットがMA350です。

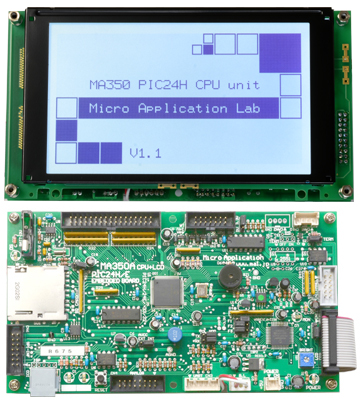

MA350は正面にグラフィックLCDを持ち、背面にPIC24Hマイコンボードを組み合わせた構成です。
もちろん初めて手にしたボードを1時間で使いこなすことはできませんが、PICマイコンに慣れた方なら目的の機能と適度な表示画面を作り上げることができるでしょう。
PIC24Hマイコンは16bitマイコン最上位クラスのPIC24HJ256GP610A、40MIPSのスピードで動作します。
LCD表示は漢字表示やグラフ表示機能で、わかりやすい画面を作り上げることができます。表示関連はライブラリにまとめているのではじめてでも高度な表示をプログラムできます。付属の開発支援アプリケーションを利用することで、ビットマップ画像を活用した画面も構成できます。
CPU周辺のI/O機能は27bitの拡張I/Oポートと、A/D・D/Aコンバータ、RTCC、PWM、電力ポート、パネルインタフェース、CAN・UART通信ポート、SDカード、EEPROMといった計測機器を意識した周辺機能を集めています。CAN通信は遠隔制御も含めてI/O機能の拡張に有効です。
開発環境はデバッカダイレクト接続で、MPLAB-X＋XC16コンパイラ環境が利用できます。（デバッカは別途お求めください）
MA350を初めて利用する方は「MA350組込ユニットスタートセット」をご利用ください。必要な周辺ボードとプログラムライブラリ＋機能解説書がまとめてあります。 　　　　　　　

●CPU
PIC24HJ256GP610Aを搭載
16bit RISCマイコン
ファミリ最上位クラス
ROM 256Kbyte RAM 16Kbyte
最高40MIPS動作
50ppm/℃高精度オシレータ使用

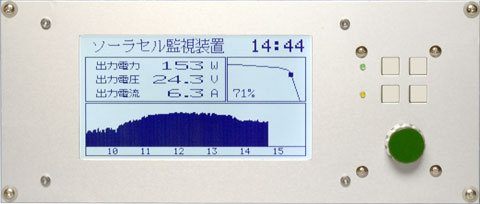

●フロントパネルインタフェース
・・・・・MA350にコマンドを与える、卓上機器での操作パネルに
MA350にはフロントパネルインタフェースコネクタがあります。
汎用のI/Oポートとしても利用できますが、
このポートはMK344操作パネルを想定して用意されています。
MK344はコマンドスイッチ4個、LED表示2個、ロータリエンコーダをワンボードに装備しています。
パネル取付時はロータリエンコーダを背面からねじ止めもできます。
MK344はキットの形態です。半田付け作業が必要です。
［注意］ ロータリエンコーダの操作つまみは含みません。
