| 本商品は、販売終了いたしました。 |
|
| MA254はUSBインタフェースを搭載したICスタイルの機能ユニットです。USBを周辺機器に手軽に導入することを目標にしたユニットです。
ICソケットでドータボードとして搭載したり、両面テープで貼り付けたり、自由自在な工夫で便利に機能的にUSBを活用できます。
USBの応用プログラミング方法はMA255 PIC18 USB評価ボードIIをご利用下さい。 |
|
MA254を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3 + MC030など、コンパイラにはC18コンパイラ（無料版あり）があります。 |
|
|
|
|
| ●PICを使ったUSBユニット |
| ●PIC18F2550を装備 |
| ●IC型の機能ユニット |

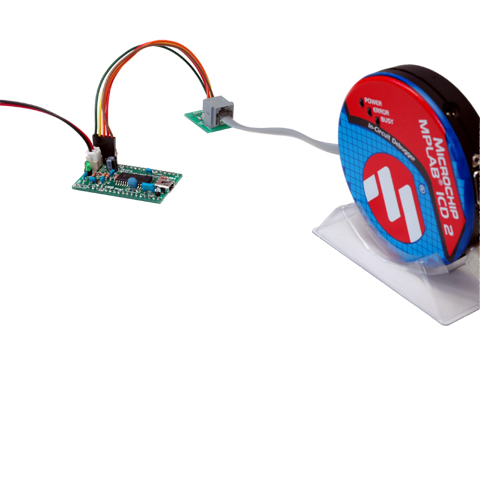

| ●MPLAB-ICD 接続でデバック可能 |
| ●周辺機器を手軽にUSB接続 |
| ●PC制御の各種治具制作に |
| ●Windows内蔵ドライバ利用可 |
|
|
|
|
 |
|

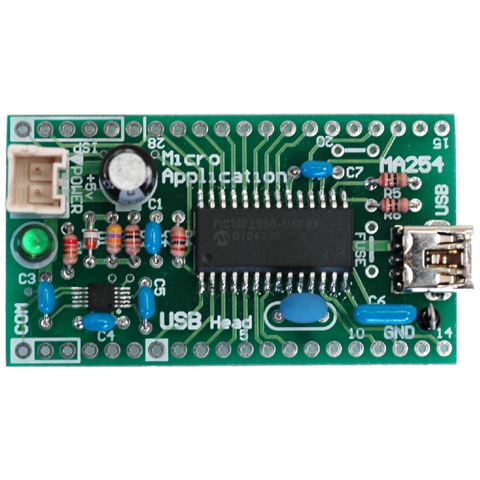

●CPU
CPUにはPIC18F2550-I/SOを搭載しています |
|
|
 |
|
●USB
USB2.0 miniBコネクタを搭載しています。 |
|
|
|
|
 |
|

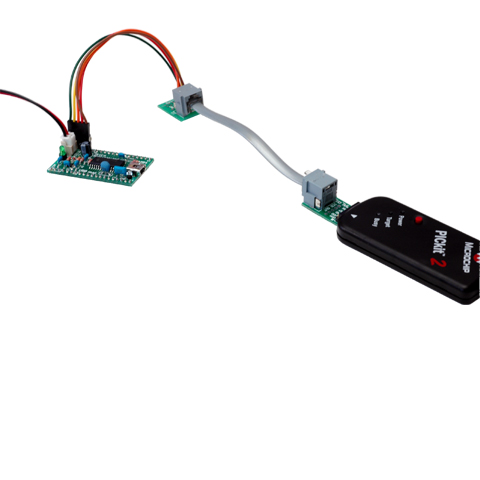

●PICkit との接続 （写真はPICkit2）
PICkitにて開発可能です。
接続ケーブルはMC030とPICkit-OPT1を利用しています。 |
|
|
|
|
| ■MA254 PIC USB 機能ユニット （注文番号 MA254） には、以下のものが含まれます。 |
| ●本体基板(MA254) ●電源ケーブル(MC-014) ●取扱説明書 |
|
|
|
| PICの種類 |
PIC18F2550（10bit A/Dコンバータ、PWM、I2C、SPI、UART、EEPROM内蔵） |
| 発振回路 |
20MHzクリスタル発振 |
| リセット |
外部リセット回路搭載 |
| デバッグ |
MPLAB-ICD、MPLAB REAL-ICE 接続可能 C18コンパイラ 使用 |
| U S B |
USB2.0 miniBコネクタ搭載 PC直結可能 |
| 通 信 |
RS232Cシリアル通信インタフェース内蔵 |
| ポート |
USB機能以外のポートを利用可能 |
| 動作温度 |
温度 0〜40℃ 腐食性ガス、結露なし |
| 電 源 |
+5V±0.5V 0.1A以下 USB経由供給可（同時供給不可） |
| 外 形 |
52 × 30 mm |
|
|
|
|
 |
●基板側接続用コネクタ（MA254-OPT1）
14ピン × 2個、6ピン × 2個 |
|
|
 |
●ICD⇔2.54mmピン 変換ケーブル(MC030)
MC030を利用することによって、MA253とMPLAB-ICDが接続できます。 |
|
|
 |
●USBケーブル（A-ミニB）（MC020-USB2）
仕様 ： USB 2.0 ケーブル A-ミニBタイプ 1m |
|
|
|
|
| ●出荷時に書き込まれているソフトを消してしまった場合は、再書込などの対応は致しませんのでご注意下さい。 |
●本ボードは治具や量産向けのボードであって評価用のボードではありません。そのため、プログラムはユーザー側でつくって
頂くことを前提にしております。
プログラムに関しては、MA255を参考にして下さい。 |
|
|
|
