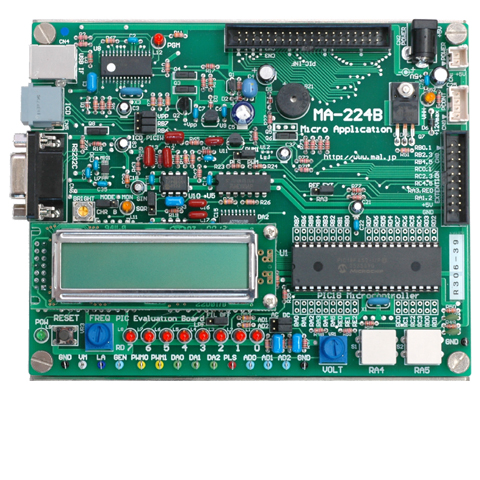

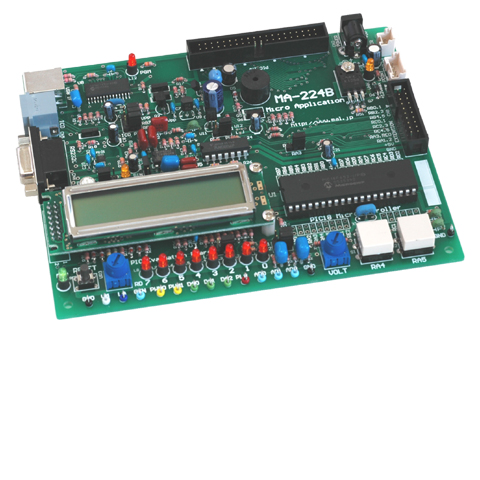

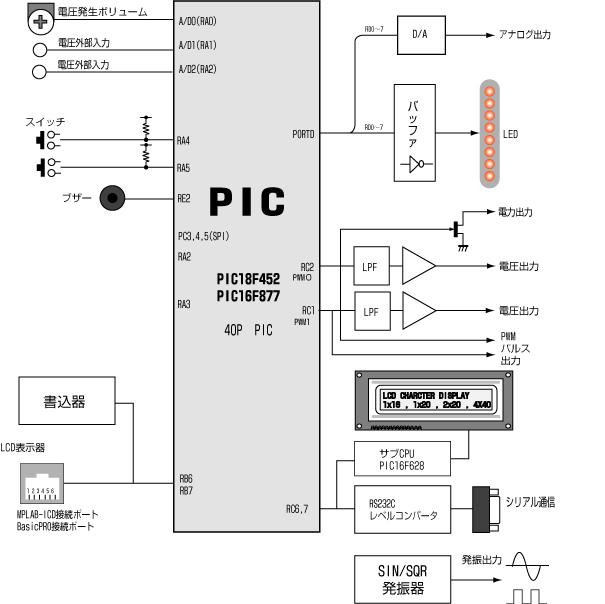

PIC書込器（USB-IF）を搭載したオールインワン評価ボードがMA224 PIC 標準評価ボードIIです。PIC18F4520標準搭載。
LED、ブザー、スイッチなど基本インタフェースを利用し、迅速な操作でPICマイコンのプログラミングができます。
アナログ信号での実験も考慮して交流入力、交流出力機能やサイン波オシレータを内蔵し、DSP処理の実験などを行うことができます。
搭載された高速D/A変換器は音声帯域の信号を発生できます。LCD表示はシリアル通信と兼用になっており、9600bpsにおける通信モニタとしても機能します。
電力制御回路はモータや電球などを駆動して帰還制御などの実験ができます。ボード上の書込器はUSB接続で機能します。
MPASM、MPLAB-C18コンパイラへのリンクで、書込器から入力・コンパイル・書込み操作ができて大変便利です。
無料のCコンパイラも活用できます。

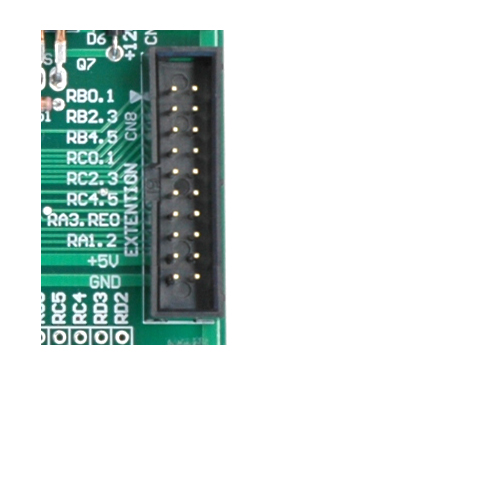

機能拡張用のコネクタを設けたことも特長で、ユーザの特殊な目的にあった実験ボードを増設することができ、目的とする実験の範囲を拡大します。
さらにI/Oポートモニタは全ポート出力端子より全てのI/Oポートのモニタを可能にし、ポートの状態を一目で把握できます。
MA224は特に教育教材として拡張性、安全性、機能性を重視した設計になっています。
教育機関では書込器を内蔵した評価ボードにより１人１台の実験環境を整えることができますし、企業では新人教育や机上での簡単な実験、ソフト開発に有効です。 |
|
↑
I/O ポートモニタ搭載例
MA224 + MA256 +
MA256-L + MA256-F |
|
|
| CPUがPIC18F452からPIC18F4520に変わりました。 (2007/02/13) |
| MA224-Mは表示ユニットにLCDを使用してMA256として新しくなりました。 詳細はこちら>>> (2008/05/27) |
| PIC16F887が付属 (2009/06/05) ← 「ご注意」の項目をご一読下さい。 |
|
|
|
|
| ●PIC18F4520搭載・PIC16F887付属 |
→ PIC16F877,887を始め、その他PIC16･18系40ピンマイコンを搭載可 |
| ●基板上に書込器を搭載 |
→ WindowsXP上で動作、USB接続 |
| ●標準インタフェース装備 |
→ LED・スイッチ・ブザー |
| ●Cコンパイラ・アセンブラ対応 |
→ MPASM・MPLAB-C18 コンパイラ対応 |
| ●サイン波ジェネレータ内蔵 |
→ 500～1500Hzのサイン波と方形波の発振器 |
| ●高速D/Aコンバータ |
→ 高速のD/Aは音声帯域の交流信号を発生できる |
| ●交流信号取込可能 |
→ 交流信号を直接接続できるので便利（中点バイアス） |
| ●I/Oポートモニタ |
→ CPUの状態を即座に評価できる |
| ●LCD表示と通信モニタ |
→ LCDは表示器と通信モニタの2つの利用法がある |
| ●PICの全ポートチェック端子装備 |
→ PIC周辺の端子から全ポートにプローブをあてられる |
| ●MPLAB-ICD3 ダイレクト接続 |
→ MPLAB-ICD3を接続しデバック可能。教材準備の必需品 |
| ●動作環境 Windows-XP |
→ Windows me・98・vistaでは動作不可 |
| ●拡張コネクタで独自の実験にリンク |
→ 特殊な実験は拡張コネクタから外部基板に接続できる |
| ●大学・高校での実習実験教材に |
→ 書込器を内蔵しているので1人1台の環境が作りやすい |
| ●社内用新人教育・プログラム開発 |
→ 効率良いプログラムの開発、モジュール開発などにも便利 |
|
|
|
|
 |
|
●CPU
CPUはPIC18F4520を搭載 PIC16F877、887も搭載できます。
10MHz発振・40MHz PLL発振クロックで動作します。 |
|
|
 |
|
●書込器
PIC書込器を搭載しているので、書込器を用意する必要がなく、教育教材に最適なボードです。

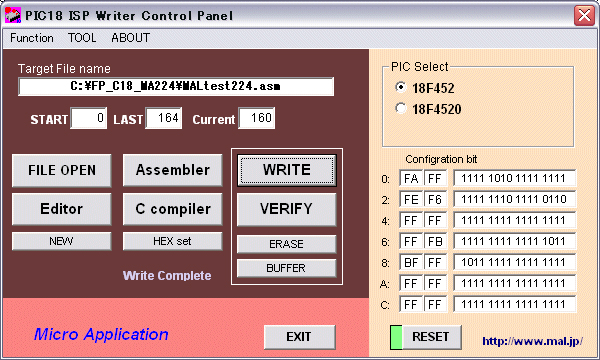

書込器の画面からエディタが起動できます。
画面からアセンブラ・Cコンパイルができ便利です。
アセンブラは MPASM、Cコンパイラは C18 StudentEdition（無料）です。 |
|
|
 |
|
●内蔵発振回路

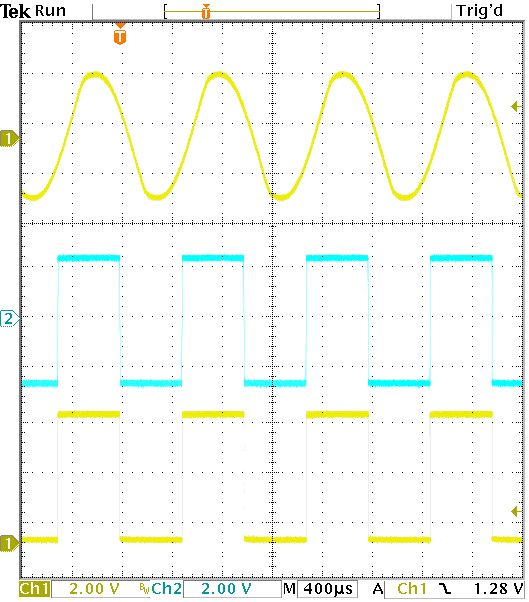

サイン波・方形波の簡単な発振器を搭載しています。（500～1.5KHz 5vp-p）
フィルタ、変調などの実験ができ、TTLレベルパルス信号も出力可能です。
DSP信号処理や信号制御にポイントをおいています。 |
|
 |
|
|
 |
|
●書込器のおまけ機能 （簡単な計測機能があります）
○ロジック計測
○電圧計
○周波数カウンタ
○パルスカウンタ |
|
 |
|
|
 |
|
●操作部

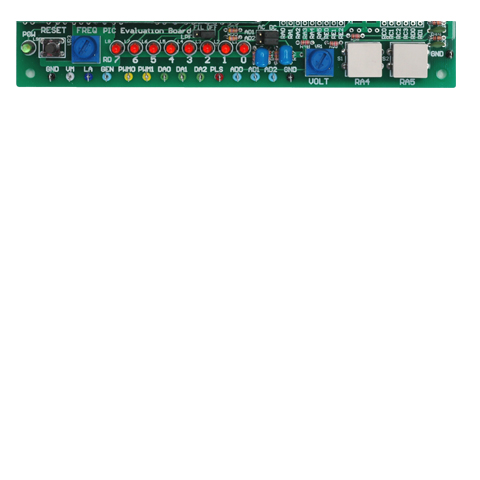

操作部にはA/D用電圧発生・ ボリューム・スイッチ2個・ 8bit LED表示・ブザーを搭載しています。
交流信号入力も可能です。PWM出力・パルス入力・D/A出力 |
|
 |
|
|
 |
|
●LCD表示
LCD表示ユニットは アルファニューメリック表示ができ、 様々な数値を表現できます。
さらにシリアル通信モニタ機能です。サブCPUによりLCDの初期化や表示手続きが不要です。
通信出力のみで表示ができます。
【注意】LCD表示のシリアル通信ラインはRS232Cシリアル通信ラインと同時動作になります。
表示停止は可能ですが、通信出力を停止することはできません。 |
|
|
 |
|

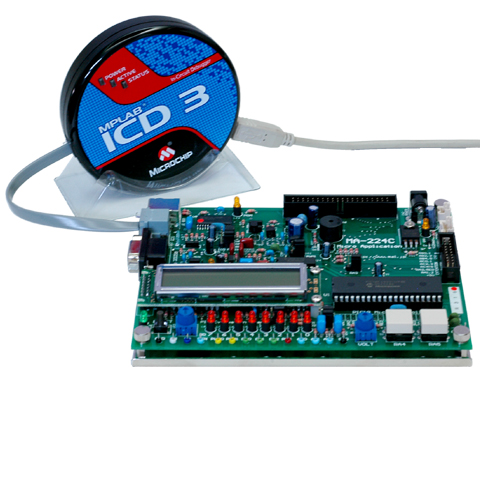

●MPLAB-ICD3
MA224は書込器を搭載しておりますが、切替によりデバッカツールであるREAL-ICE、MPLAB-ICD3を接続できます。
大きなプログラム開発やデバックを行う場合MPLAB上でソフト開発ができます。
指導者の教材ソフト製作に活用できます。 |
|
|
 |
|
●電力ポート
電力ポートからパワーFETによる電力アナログ制御が可能です。 |
|
|
 |
|
●高速D/A出力
高速D/A出力により、信号出力が可能です。 |
|
|
 |
|
●シリアル通信ポート
RS232Cシリアル通信ポート
LCD表示と関連動作(9600bps) |
|
|
|
|
 |
|
●付属CD-ROM
内容はMA224-4520のプログラムをまとめたものです。
さらにマイクロチップ社より無償提供されているMPLABや、PICのデータシートなどもご利用下さい。 |
|
|
|
|
| MA256 I/Oポートモニタ 応用例 |
|
 |
●I/Oポートモニタ
全ポートのモニタができます。
入力ポートも出力ポートもアナログ信号も自在に表示できます。

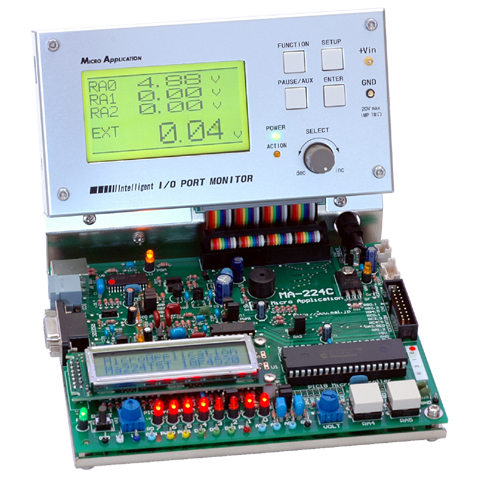

※写真はMA256 I/Oポートモニタ(MA256)に前パネル(MA256-F)を装着した外観 |
|
|
|
|
●モニタ付きセット外観
I/OポートモニタとL型固定金具(MA256-L)・前パネル(MA256-F)を使用した時の全体の外観コンパクトさと機能性を重視 |
|
|
|
|
 |
●スッキリまとまる専用電源
L型固定金具(MA256-L)には電源装置を搭載できます。
机の上もスッキリ
（電源装置は「PIC&パーツ販売」にて購入できます。各自組立）
※写真はL型固定金具(MA256-L)の背面に電源セット(PB-PWR-SET)と5V電源コネクタ付(PB-BJS-5V)をあわせて組立て・取付けた様子 |
|
|
|
| MA224 拡張ボード 応用例 |
|
 |
|
●シリアル同期通信実験ボード MA234
MA224の拡張コネクタに装着し、SPI通信・I2C通信を実験するためのボードです。シフトレジスタ、シリアルEEPROM、D/Aコンバータ、温度センサなどのデバイスが実装され、データがシリアル同期通信で伝送されるようすをモニタできます。I2Cでは簡単なラインモニタが用意され、通信内容をLEDや端末でモニタすることが可能です。マスタモード設定もできます。
詳しくはこちら>>> をご覧下さい。 |
|
|
 |
|
●シリアル同期通信実験ボード MA237
DCブラシレスモータとパルスモータを駆動実験するボードです。1枚のボードで両モータの実験ができます。モータの励磁状況はLEDでモニタができ、プログラムの動作を目視可能です。ダミーモータボードは仮想的なブラシレスモータを提供し、プログラムの初期立ちあげに有効です。もちろんMA224の拡張コネクタに装着し実験できます。
詳しくはこちら>>> をご覧下さい。 |
|
|
 |
|
●拡張ユニバーサルボード(MK233) キット
MK233はちょっとした回路を実験したいときに便利なユニバーサル基板です。MA224の拡張コネクタにダイレクトに装着して使用できます。
（重量によりフラットケーブル接続）
基板は電源ランプ、表示LED、チェック端子が用意され、IC6個程度のスペースに迅速に回路を構築できます。+5Vの電源がMA224よりICの近傍に供給され、半田ジャンパ処理で容易に電源供給できるようになっているので、信号ラインを接続すれば回路構築できます。
（4set組・キット）
MA224の活用範囲を大きく広げてくれる便利ボードです。
拡張ユニバーサルボードの活用例はこちら>>> |
|
 |
|
|
| MA224の拡張コネクタにユーザボードを接続した応用例 |
|
 |
|
◆基板内機能でできる実験例
A/D変換、シリアル通信、PWM制御、交流信号サンプリング、DSP、各種信号発生
◆拡張ポートを利用した実験例
SPIクロック同期通信実験 音声入力出力実験
I2C通信実験
CAN通信実験 |
|
 |
|
|
| ※市販のユニバーサル基板を利用し、様々な実験を行うことができます。 |
|
| 関連書籍紹介 |
|
| ●下記書籍にてMA224を動作させるための情報を載せています。 |
|
|
|
|

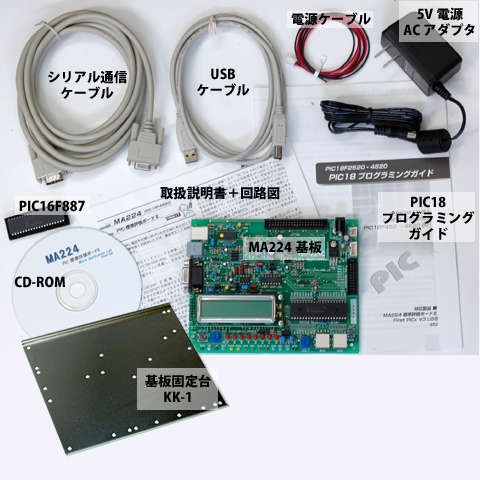

| ■MA224 PIC 標準評価ボードII （注文番号 MA224） には、以下のものが含まれます。 |
 |
●本体基板(MA224) ●PIC16F887 ●USBケーブル ●シリアル通信ケーブル
●基板固定台(KK-1) ●5V電源(ACアダプタ) ●取扱説明書 ●付属品 ●CD-ROM |
|
|
■MA256 I/O ポートモニタ （注文番号 MA256） には、以下のものが含まれます。
●I/O モニタ基板(MA256) ●取扱説明書 ●付属品
MA256 をご購入のお客様は、必要に応じて電源は別途ご購入下さい。 |
■MA256用 L型金具 （注文番号 MA256-L） には、以下のものが含まれます。
●L型金具 ●取付用ネジ |
■MA256用 前パネル （注文番号 MA256-F） には、以下のものが含まれます。
●前パネル ●取付用ネジ |
■MA234 シリアル同期通信実験ボード （注文番号 MA234） には、以下のものが含まれます。
●本体基板(MA234) ●MA224接続ケーブル ●シリアル通信ケーブル ●基板固定台(KK-4) ●MAL-CANケーブル
●CD-ROM ●取扱説明書 |
■MA237 モータ実験ボード （注文番号 MA237） には、以下のものが含まれます。
●本体基板(MA237) ●MA224接続ケーブル ●基板固定台(KK-4) ●CD-ROM ●取扱説明書 |
|
|
|
|
| 拡張ユニバーサルボード キット・4台1セット(MK233) |
|
○製品概要
MA224の拡張コネクタに接続して使用する形式のユニバーサルボード（ブレッドボード）です。
MA224用に設計されていますが、便利な汎用ボードとして多目的に使用できます。 |
|
○製品内容
・基板 ・取扱説明書 ・付属部品（コネクタ、LED、LEDホルダ、抵抗、チェックピン、コンデンサ） |
|
|
|
| 基板 |
付属部品（4セット分） |
取り付けた例（アップ） |
取り付けた例（全体） |
|
|
| ※MK233はキットですので、半田付け作業が必要です。 |
| ※拡張ユニバーサルボードの活用例はこちら>>> |
|
| 拡張固定台(KK-8)・共通オプション(KK-6,KK-7) |
|
●各種固定台
固定台は安定な実験を行うために用意したベース板です。ボードがオシロスコープなどのプローブに引きずられたり、ボード
を損傷するなどの事故から守ります。固定台は1.6mmの鉄板にニッケルメッキを施し、充分な重量と耐久性を備えています。 |
|
|
 |
 |
●MA224に傾斜基板固定台（KK-6）や 基板固定台1（KK-1）を利用すると一段と操作性が向上します。
また、MK233,MA296,MA288を取り付ける時は、拡張固定台(KK-8)を利用すると、安定して使用できます。 |
|
|
| ※KK-6にはKK-8は取付できませんので、必ず、KK-7を追加して下さい。 |
| 基板固定台の詳細はこちら>>> |
|
|
| CPU |
PIC18F4520-I/P 他 PIC16F877 PIC DIP-40ピン PIC16,PIC18実装可能
クロック 10MHz(HS) または 40MHz(PLL) クリスタル 10M
リセット パワーオンリセット、基板上リセットボタン、PICIW18側リセットボタン |
| 書込・デバック |
PICIW内蔵、PIC16F877、PIC18F452、PIC18F4520書込可能 REAL-ICE、MPLAB-ICD3直結可能 |
| A/Dコンバータ |
VOLTボリュームにてDC供給
外部入力(AN0,AN1)、DC/AC入力切り替え ACは2.5Vオフセット
リファレンス +2.5V供給可 |
| PWM |
PIC CCP機能によるPWM出力 |
| D/Aコンバータ |
PWM信号をLPFで積分しD/Aを構築。最大分解能 10bit。バッファアンプ付き |
| 高速D/Aコンバータ |
8bit高速信号出力。簡単な出力フィルタ付き |
| LED表示 |
ポートD表示 8bit |
| LCD表示 |
16文字×2行 通信ラインモニタ形式 |
| 通信 |

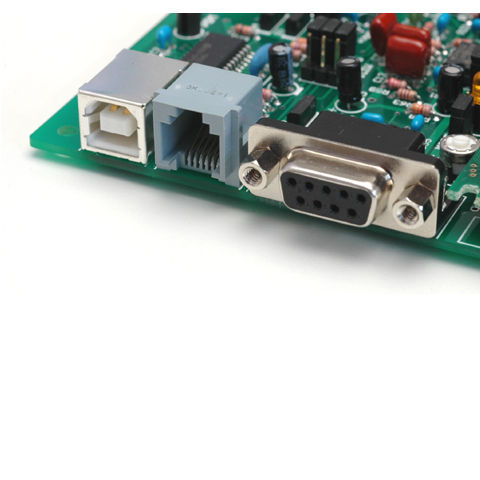

RS232C非同期シリアル通信 SD・RDのみサポート Dsub 9P ストレートケーブルでPC直結
LCDで送信ラインをモニタ可能。切り替えによりバイトモニタ表示可能 |
| スイッチ・ブザー |
タクトスイッチ 2個 ・ 圧電ブザー（発音体型） |
| パワー制御 |
+24V 2Aコントロール |
| 内蔵オシレータ |
サイン波、方形波5vp-p 周波数500～1.5K可変、PWM1よりロジックレベルで出力可能 |
| 計測機能 |
VM・LA端子にて簡易電圧計測・ロジック計測表示・周波数計測・パルスカウント PICIW18補助機能 |
| ポートモニタ |
全ポート直接出力（I/Oモニタ接続用） 内部使用ポートも全て出力 |
| 拡張ボード接続 |
RB0,1,2,3,4,5・RC0,1,2,3,4,5・RA4,5ポートを使用可 |
| 電源・動作環境 |
+5V ±0.5V 1A以下 ・ 温度 0～40℃ 腐食性ガス、結露なし |
| 基板寸法 |
155 × 125 mm 取付穴寸法 145 × 115 mm M3 |
|
|
|
|
