製品名注文番号
  MK288 8桁7セグメントLED制御実験ボード(キット)MK288
    ▼オプション
  拡張固定台 KK-8
    ▼共通オプション・その他
  基板固定台1 KK-1
  傾斜基板固定台 KK-6
  KK-6 補助板 KK-7
MA303 8bit PIC 標準評価ボードIII
MA280 dsPIC 標準評価ボード
MA300-32 PIC32 標準評価ボード
MA300-16 16bit PIC 標準評価ボード、の基板を拡張できます。

MK288
8桁7セグメントLED実験ボードはダイナミック点灯による8桁7セグメントLEDの駆動ユニットです。ダイナミック点灯プログラムの実習のご活用頂けます。

特長 ポイント 製品構成 ご注意 その他
特長
●MA280、MA303、MA300にダイレクト装着
ポイント
◆写真をクリックすると大きな写真が表示されます。MK288、MK296組立時の参考にして下さい。

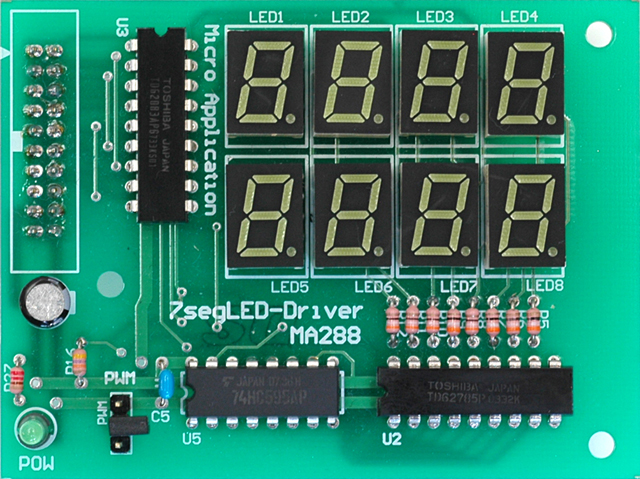

MK288 組立例 MK296 組立例 (販売終了)
製品構成
  MK288 8桁7セグメントLED制御実験ボード (キット)
 ○製品概要
     MA300、MA303、MA280の拡張コネクタに接続して使用できます。
 ○製品内容
     ・基板  ・取扱説明書  ・付属部品

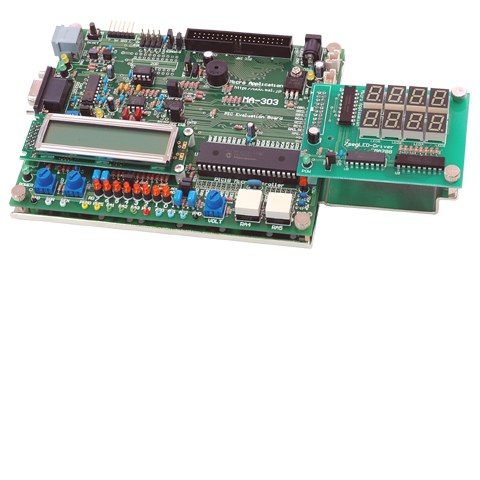

MA303の拡張コネクタに
取り付けた例(全体)

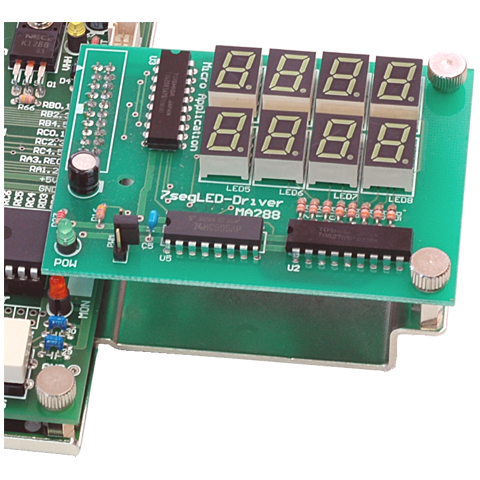

MA303の拡張コネクタに
取り付けた例(アップ)
オプション
  拡張固定台(KK-8)・共通オプション(KK-1,KK-6,KK-7)
●各種固定台
     固定台は安定な実験を行うために用意したベース板です。ボードがオシロスコープなどのプローブに引きずられたり、
  ボードを損傷するなどの事故から守ります。固定台は1.6mmの鉄板にニッケルメッキを施し、充分な重量と耐久性を
  備えています。

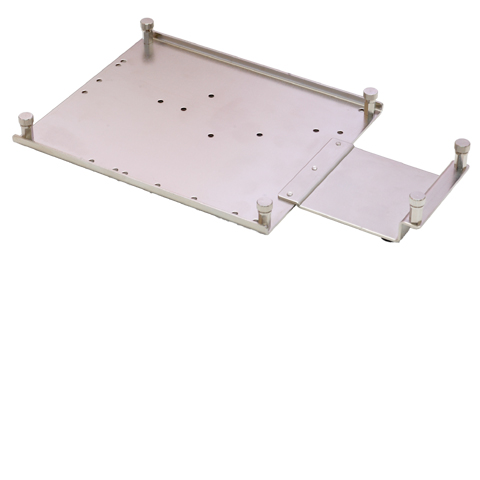

○拡張固定台(KK-8) 製品概要
     MA280・MA300・MA303に利用するユニバーサル基板を固定するためのホルダーです。
     基板固定台1(KK-1)、傾斜基板固定台(KK-6)に取り付けて利用できます。
○拡張固定台(KK-8) 製品内容
     ・拡張固定台  ・3×9 スペーサ 2個 (KK-1取付用)  ・3×11 スペーサ 2個 (KK-6取付用)
     ・3×4 バインドネジ 3個  ・3×6 バインドネジ 2個
     ・3×1 ナイロンスペーサ 2個 (高さ調整用)  ・ローレットネジ 2個  ・ゴム足 2個 (KK-1取付用)
基板固定台の詳細はこちら>>>
◆MA224にKK-8 拡張固定台(KK-8)を利用して拡張ユニバーサルボード(MK233)の装着例

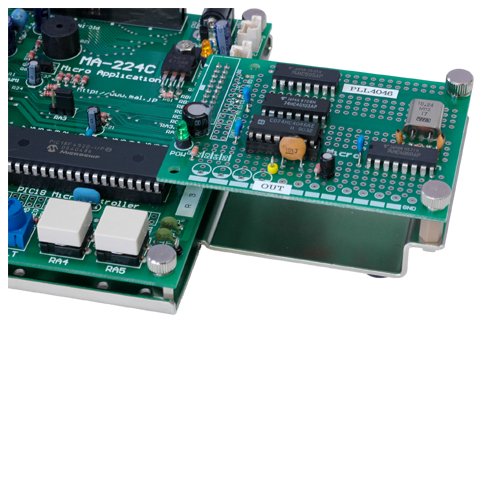

※KK-1にKK-8取付 ※基板固定台(KK-1)にMA224、拡張固定台(KK-8)にMK233を装着。

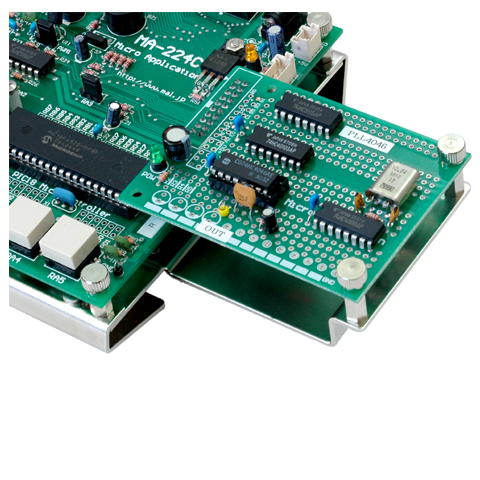

※KK-6 + KK-7にKK-8取付 ※KK-6補助板(KK-7)にMA224、拡張固定台(KK-8)にMK233を装着。
KK-7はKK-6に取り付けて使用。
ご注意
●MK288はキットであり、半田付け作業が必要です。
その他
●数量がまとまった場合は組立納入もいたします。お問い合わせください。
