MK344 フロントパネルINF(キット)

ご注文・お見積ホームへ
注文番号 製 品 名
    MK344   フロントパネルINF(キット)

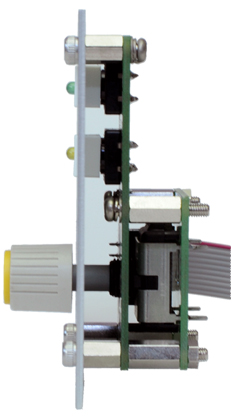

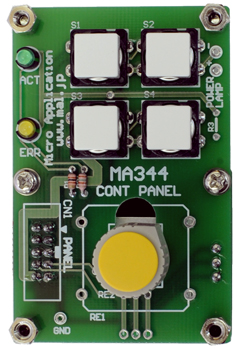

卓上機器での操作パネルに
組込ボードの操作パネル。
必要最小限のスイッチ、LED、ロータリエンコーダを搭載。
コマンドスイッチを4個、LED表示2個、ロータリエンコーダをワンボードに装備しています。
MK344はキットの形態ですので半田付け作業が必要です。
[注意]写真のつまみは付属しません
ポイント

タクトスイッチ4個・LED2個・ロータリエンコーダ
組込機器のオペレーション大きく2つの状態を持ちます
 1.動作モードの指定
 2.設定モード
◇スイッチは起動・終了・項目移動を想定し4つあります

スイッチは軽快なタクトスイッチで9mm角のキャップです

安定に機能する信頼性の高いスイッチを使用
◇LEDはPOWER・エラー・動作タイミングを想定し2つあります

LEDは3φの緑・黄色で利用電圧により抵抗を決定してください
◇数値設定と項目移動のためにロータリエンコーダがあります

クリック感のある設定用のロータリエンコーダです
 [注意]写真のつまみは付属しません

●パネル面取り付け
1〜1.5mmの前面パネルに取り付けると良好です。
ロータリエンコーダは取り付け位置をスライドさせることもできます。
●寸法図

  ●ユーザボードとのインタフェースは
10ピンフラットケーブルでインタフェースできます。
10ピンフラットケーブルを使用
電源は3〜5V
●回路・コネクタ図

製品構成
■MK344 フロントパネルINF(キット)  (注文番号 MK344) には、以下のものが含まれます。
●本体基板(キット) ●取扱説明書
ご注意
●本品は組立キットの形態で販売しています。購入後半田づけ作業が必要です。
