MA300 PIC32 標準評価ボード

32bit PIC32マイコン対応

製　品　名	注文番号
MA300 PIC32 標準評価ボード	MA300
▼オプション
SDカード拡張ボード + 技術資料	MA298+PT8
▼共通オプション・その他
基板固定台1	KK-1
傾斜基板固定台	KK-6
KK-6 補助板	KK-7

最速MIPSコア搭載・使いやすい周辺機能

マイクロチップの新しい高速マイコンPIC32

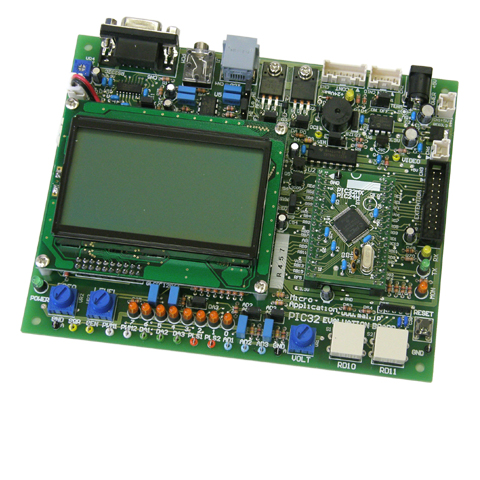

MA300 PIC32 標準評価ボードはMicrochip最速32bitPICマイコンPIC32MX340を搭載した評価ボードです。PIC32はMIPSコアを搭載した32bit処理の高速マイコンです。
MA300は標準的なインタフェースに加え、簡単表示のグラフィックLCDやサイン波発振器・非同期シリアル通信・オーディオインタフェース・ビデオインタフェース・PWM電力制御など、PIC32の高速性を生かしたインタフェースを搭載しています。 MPLABを中心とした開発環境で、C32コンパイラとデバッカを利用して円滑なプログラム開発が可能です。
MA300には16bitPICマイコンのPIC24Hのヘッダボードも付属しており、16bitのアプリケーションも実験することができます。PIC24HではCANインタフェースが利用できます。
PIC32・PIC24Hマイコンの動作評価はもとより、信号処理、マルチタスク処理、各種実験研究用として幅広くご活用ください。

オプション

●32bit PICマイコン　PIC32MX340搭載
●MIPSコア　高速 80MHz動作
●ICD3、REAL-ICE ダイレクト接続可
●C言語 C32コンパイラの利用
●グラフィックLCD 簡単表示
●信号処理に有効な発振器搭載

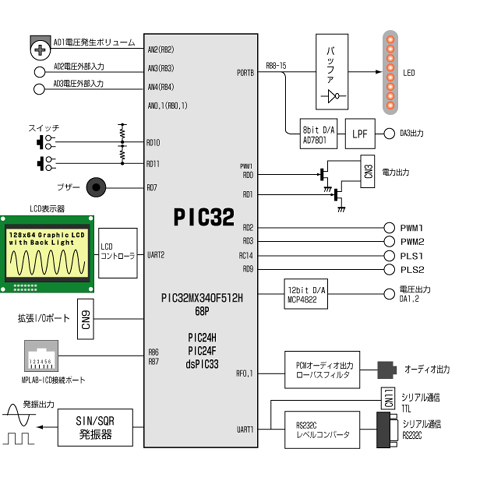

	●CPUユニット PIC32MX340F512H-80 PIC24HJ128GP506 dsPIC33F・PIC24使用可能。 32bitマイコンだけでなく、16bit系のマイコンも実験できる幅広い設定です。	●MA300ブロック図

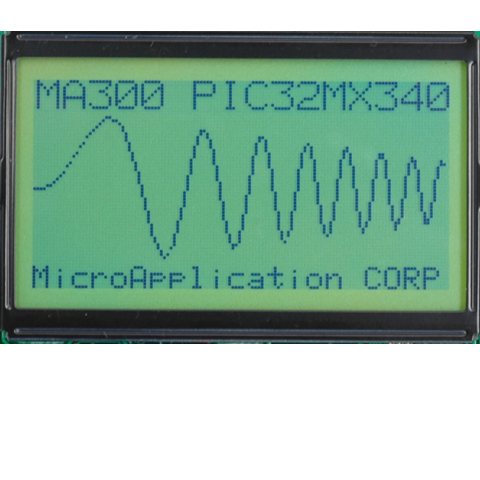

●グラフィックLCD 128x64ドットグラフィックLCD表示器を採用し高い表現力を持たせています。特に標準的なグラフ描画は配列の転送のみでグラフを表示できるようになっています。LCDには専用のLCDコントローラが装備され、シリアル伝送でコマンドを送ることでドット・線・円・box・文字などを描画できますし、ビットマップファイルの表示も可能です。解像度はあまり高くありませんが、高いコストパフォーマンスがあります。

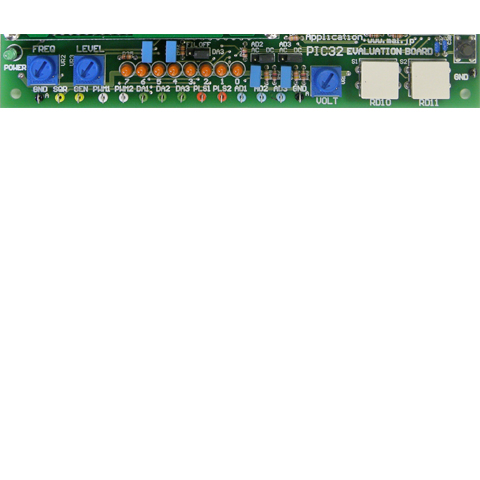

●操作部分ポート直結型の8bitLED表示、コマンドスイッチ、A/D電圧発生ボリューム各機能端子は正面に並びプローブがあてやすい。シリアル通信モニタとして機能するLCD表示器はLEDと高さを抑えスマート取付。操作しやすいボリューム、GND端子など、実験操作、動作検証を徹底して重視した設計です。

●MPLAB-ICD2・3、REAL-ICE MPLAB-ICD3・REAL-ICEデバッカのモジュラコネクタをダイレクトに接続できます。 REAL-ICEについて詳しくはこちら>>> MPLAB-ICD3について詳しくはこちら>>>

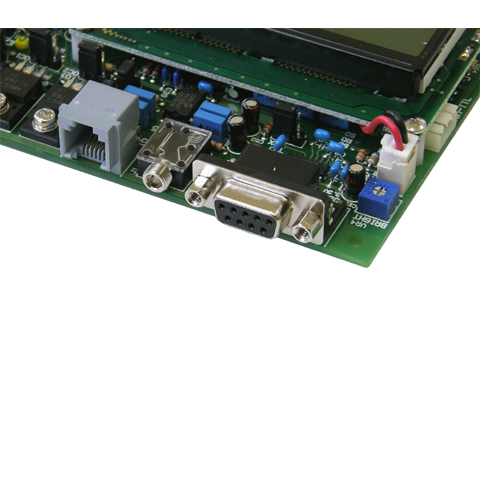

●シリアル通信非同期シリアル通信ポートをPCと同一のDsub-9pinにてサポート。RS232C出力のため、PCに直結して利用したり、様々な装置にインタフェースができます。さらにTTL出力ポートも用意し、ユーザ側の様々な機器に接続できます。

●ビデオ出力ソフト操作でコンポジットビデオ信号を出力できます。プログラム出力ですから実用的な画面を構成することができませんが、プログラム自体簡単で理解しやすいため多くの教育的要素を含んでいます。・ソフトハードの協調動作に対する考え方・プログラムの動きが画面で把握できる・CPU処理速度の限界を考える

●オーディオ信号出力 PWMを利用した2chステレオの信号出力ポートを用意しました。高速度のPWM信号をフィルタリングすることでD/Aコンバータを形成して交流信号を出力します。外部にはPC用のスピーカ（ボリューム付き）を接続して下さい。

●D/Aコンバータ１．信号出力用8bit高速D/Aコンバータ　（LED表示とポート兼用 3Vmax出力）２．12bit 2ch高精度D/Aコンバータ　（2Vmax出力）

●電力出力モータや電球などを制御できる電力出力ポートを２つ持ちます。+24V2A以下の負荷をドライブ

●CAN通信ローカルなLANであるCAN通信によりネットワークを構築できます。 PIC24HのCPUで動作します。

●サイン波発振信号処理用の発振器を内蔵。サイン波と方形波(TTL)を出力します。外部にオシレータを接続せずに信号供給可能。A/D入力にも交流を直接供給できます。 SIN波は500～1.5KHzまで可変でき、0～5Vp-pレベル調整可能。方形波5Vp-p ●AM変調実験例乗算処理でAM波をDSP処理発生させる

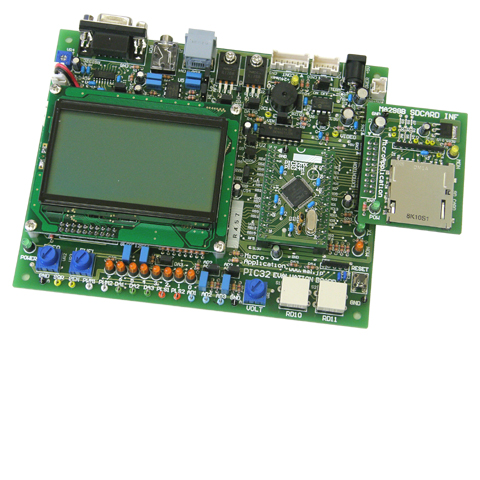

●SDカードインタフェースこのSDカードインタフェースボードのMA298は、拡張I/Oコネクタを利用した拡張ボードです。ボードにはSDカードのインタフェース技術を説明した書籍が付属しており、SDカードインタフェース技術開発・実験に最適なセットです。 SDカードへのアクセスは複雑な手続きがあり、内容がわかりにくい状況があります。またパソコンとデータを共有する場合はFATシステムの理解が不可欠です。本資料はSPIモードにおけるSDカードとのインタフェースプログラムやFATシステムの構造とアクセス手順、そのためのプログラムをわかりやすく解説しています。CD-ROMとセットで提供しています。詳しくはこちら>>>をご覧下さい。

●拡張I/O端子拡張I/Oコネクタには16bitのポートが直接出力され、MK233拡張実験ボードやユーザボードを利用し、多目的な実験をカバーできます。ユニバーサルボードとしてMK233を用意しています。 MA298　SDカード拡張実験ボード MA288　8桁7セグメントLED制御実験ボード MA296　I2C通信・マトリックスキー実験ボード

●付属CD-ROM 各種開発ツール MA300のデモプログラムを収録。基本機能テスト・グラフィック操作・ビデオ出力・オーディオ出力他 PICのデータシートなどもご利用下さい。

●使用言語 C32コンパイラをメインとしています。 C32コンパイラについて、詳しくはこちら>>>をご覧下さい。 C32コンパイラは無料バージョン（機能限定評価版）があります。こちらからダウンロード　http://www.microchip.com/　できます。これらの言語は操作画面よりリンク動作ができます。 ※ PIC24H使用時は、C30コンパイラを使用します。

■MA300 PIC32 実験評価ボード（注文番号 MA300）には、以下のものが含まれます。
●本体基板　●CPUユニット2つ（PIC32MX340F512H-80・PIC2424HJ128GP506） ●5V電源(ACアダプタ)　●電源ケーブル(MC014-PWR)　●取扱説明書　●付属品　●CD-ROM


MA298 SDカード拡張ボード + 技術資料

○製品概要 MA298はSDカードをインタフェースできます。そのMA298とPICマイコンにおけるSDカードインタフェース技術資料（CD-ROM付き)をセットにしました。

○製品内容・MA298（本体基板）　・　PT8-SDcard　PICマイコンにおけるSDカードインタフェース技術資料（CD-ROM付き）

基板	MA300 + MA298	PICマイコンにおける SDカードインタフェース技術資料 CD-ROM付き A4 65ページ	詳しくはこちら>>>

共通オプション(KK-1,KK-6,KK-7)

●各種固定台固定台は安定な実験を行うために用意したベース板です。ボードがオシロスコープなどのプローブに引きずられたり、ボードを損傷するなどの事故から守ります。固定台は1.6mmの鉄板にニッケルメッキを施し、充分な重量と耐久性を備えています。

●MA300に傾斜基板固定台（KK-6）や基板固定台1（KK-1）を利用すると
一段と操作性が向上します。
また、MK233,MA296, MA288を取り付ける時は、拡張固定台(KK-8)の利用すると、安定して使用できます。（KK-6にはKK-8は取付できませんので、必ず、KK-7を追加して下さい。）

基板固定台の詳細はこちら>>>

CPU	PIC32MX340F512H-80I/PT　PIC24HJ128GP506I/PT　実験用基板ユニット使用 dsPIC33F・PIC24使用可能
クロック	8MHz(HS) クリスタル 8MHz 最大80MHz(PLL)動作
リセット	パワーオンリセット、基板上リセットボタン
書込・デバック	REAL-ICE・MPLAB-ICD3ダイレクト接続可能　（PICKIT3）
A/Dコンバータ	VOLTボリュームにてDC供給　外部入力3V(2ch)、DC/AC入力切り替え　ACは1.6Vオフセット
D/Aコンバータ1	12bit 2チャンネル　DA1,2端子出力　0～3.3V出力
D/Aコンバータ2	8bit高速D/A出力（LEDポート兼用）　0～2V出力　出力フィルタ付き　DA3端子出力
LED表示	8bit オレンジ色 LED表示　ポートB表示　モニタLED
グラフィックLCD表示	128×64dot　38400bpsシリアル通信インタフェース　文字表示・各種グラフィック表示
通信	RS232C非同期シリアル通信　SD・RDのみサポート　Dsub 9P SD・RD通信回線　LEDモニタ装備
スイッチ・ブザー	タクトスイッチ　2個　・　マグネティックブザー（発音体型）
PWM	PWM1,2端子出力　PIC 0C機能によるPWM出力
パワー制御	+24V 2Amaxの負荷をコントロール　（オーディオ出力と兼用切換）
オーディオ出力	PWMを使用したPCM出力　出力フィルタ5KHz・1KHz切換
Video出力	コンポジットビデオ出力（白黒のみ）　SPI+タイマを利用したビデオ信号出力外部映像信号入力　1～2Vp-p 75Ω
内蔵オシレータ	サイン波出力　電圧レベル0～5Vp-p　周波数500～1.5K可変　方形波出力5Vp-p（周波数同時可変）
拡張ボード接続	拡張I/O 16ポート　20ピンフラットケーブル対応
電源	+5V ±0.5V　1A以下
動作環境	温度 0～40℃　腐食性ガス、結露なし
基板寸法	155 × 125 mm　取付穴寸法 145 × 115 mm　M3

●Windows me・98・Vista環境では動作しません。Windows XP環境で動作します。

●製品保証・修理につきましては、こちら>>>　をご確認下さいますようお願い致します。

●PIC24H使用時は、C30コンパイラを使用します。
