MA265 CAN4入出力絶縁型I/Oユニット

製品名	注文番号
MA265 CAN 4入出力絶縁型I/Oユニット	MA265

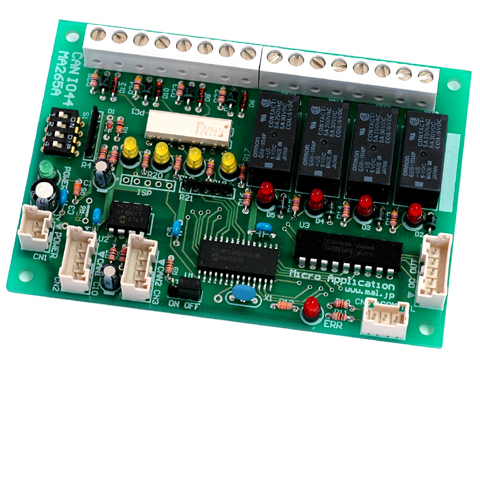

MA265は絶縁型の4入力、4出力のI/Oポートです。
CAN通信によりコントロールできます。
入力はフォトカプラを使用した絶縁型の入力です。
出力は機械式リレーを使用した接点出力です。
4ポートのオープンコレクタ出力もあります。

本商品は、販売終了いたしました。

●絶縁型入力ポート　4ライン

●絶縁型出力ポート　4ライン

●オープンコレクタ出力　4ライン

●CAN通信より制御

　本ユニットはCANから制御される機能ユニットです。ユニットは単独で動作します。
　また、すべてのファームウェア（プログラム）が入っています。 ※ユーザがプログラムを入れることはできません。

	●入力ポート	4ラインの入力ポートはフォトカプラを使用した絶縁型の入力。 DC5V～24Vで駆動できる。動作電流は5mA程度。入力の状態はLEDにてモニタ可能。極性有り。
	●出力ポート	4ラインの出力ポートは機械式のリレーを使用した絶縁型接点出力。接点出力のため、AC,DCなど種類を選ばない。 A接点出力。 AC100Vなどにも使用可能。ZNR取り付けパターン装備。各リレー動作はLEDにより目視確認ができる。
	●オープンコレクタ　　出力ポート	オープンコレクタタイプの出力ポートを4ライン搭載。 + 24V0.5A程度まで利用できる。リレーの駆動、LEDの駆動などが可能。
	●CAN通信	CANバスには４ピンコネクタで接続。 CANバスより+5V電源供給可能。パーティライン接続用に2つのコネクタを用意。伝送レートはデフォルトで125Kbps。 CAN Busからの制御メッセージ例は---こちら>>>
	●接続・応用	MA265はMA260 CAN dsPIC30F 組込 CPUユニットに接続して使用するように設計されていますが、他のCANバスに接続して利用することも可能。 ID変更・ボーレート変更も可能。（要書込器MA275）

●本体基板(MA265)　●CAN通信ケーブル 60cm　●電源ケーブル　●付属品　●取扱説明書

接点出力	機械式リレー駆動 A接点絶縁出力　4ポート　リレー応答表示 AC250V 5A　DC30V 5A オムロンG6B-1114使用　端子台出力
入力	フォトカプラ型絶縁入力　DC+5V～;24V駆動　5mA動作　応答速度10mS以下端子台入力　入力信号LEDモニタ
オープンコレクタ出力	24V0.2A 電流引込み　4ポート　コネクタ出力
CAN通信	デフォルトボーレート125Kbps　ドライバMCP2551 終端抵抗100Ω設定接続可能
CAN設定・表示	4bitスイッチでID変更　シリアル伝送にてID、ボーレート設定可能
機能	4ポート入力、変化時のデータ出力 8ポート出力コマンド出力出力ポートフリッカ出力
電源・動作環境	+5V 0.5A 　・　環境温度0～50℃ 湿度60%以下腐食性ガス無し

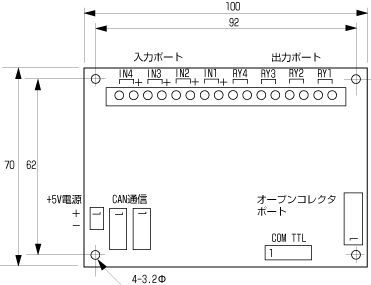

基板寸法	100 × 70 mm　高さ15mm　ユニット外形図

●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。 MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。
