MA250はイーサネットインタフェースを内蔵したPIC18マイコンの評価ボードです。
イーサネット10Base-TネットワークにTCP/IPで接続することができます。 スイッチ、表示デバイスなど一連のインタフェースを装備していますので、ネットワークを中心とした端末装置の構築ができます。
マイクロチップ社のPIC18F97J60ファミリはイーサネットインタフェース内蔵のPICマイコンです。 外部にコントローラを必要とせずに直接イーサネットに接続ができます。
このことは世界の裏側からPICマイコンの情報を見て操作できるような小型サーバを構築できる可能性を示しています。
難しいネットワークのプログラムはマイクロチップ社よりTCP/IPライブラリが提供されており、すぐにネットワークプログラムを作成できます。
|
|
|
MA250を利用しての開発には、デバッガとコンパイラが必要です。
デバッガにはICD3、コンパイラにはC18コンパイラ（無料版あり）があります。 |
|
|
|
|
| ●PIC18で簡単ネットワーク |
 |
| ●TCP/IPで接続できる |
| ●ネットワーク制御機器の開発 |
| ●PIC18の基本周辺機能を搭載 |
| ●出荷状態で通電後即座にネット接続 |
| ●データ配信・ホームページ配信 |
| ◇◇◇イーサネットLAN関係の用語はこちらをご覧下さい◇◇◇ |
|
|
|
|
 |

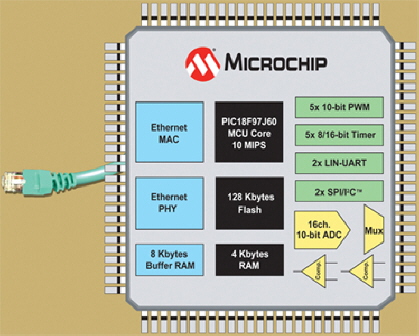

●CPU Ethernet内蔵 PIC18F97J60ファミリ
・CPUにはPIC18F87J60（80P）を使用
・ROM-128K,RAM-4Kを搭載
・クロックは水晶発振子で25MHz動作
PIC18F97J60ファミリはこんな用途に！
・装置のステータス監視
・遠隔コマンド操作
・定期メール発信
・データ定数の遠隔書換
・プログラムの遠隔アップデート
・Ethernetから他の通信への変換 |
|
|
|
 |
●MPLAB-ICD 接続 （写真はICD2）
MPLAB-ICD3をご使用の方は、MPLAB Ver8.5以降を
ご利用ください。
デバックには MPLAB-ICD が必要です。 |
|
|
|
充実した
通信ライブラリ |
●イーサネットプログラムは作れるか？
イーサネットのプログラムを作ることは大変難しいですが、マイクロチップ社よりTCP/IPライブラリが無償提供されているため、比較的簡単にプログラムを作成できます。
こちらはC18コンパイラを使用します。
サンプルプログラムはホームページを配信するHTTPサーバで、このプログラムをカスタマイズすれば自分なりのコントロールパネルを製作できます。
イーサネットLAN関係の用語はこちらをご覧下さい。
マイクロチップのイーサネット関連のページ http://www.microchip.com/tcpip |
|
|
 |
●基本インタフェース
・基本的な周辺インタフェース
・文字表示LCD 16文字×2行
・データ表示用8LED
・コマンドスイッチ
・温度センサ |
|
・A/D用ボリューム
・外部A/D入力
・D/A出力 2系統
・PWM出力 2系統
・パルス入力端子 |
|
|
 |
●10Base-T イーサネットインタフェース
イーサネットは10Base-Tに対応しています。エンベデッドマイコンでは大量のデータ転送には利用しませんから10Mbpsの転送速度で充分です。TCPプロトコルやUDPプロトコルに対応するライブラリでプログラミングすることで容易にパソコンと通信が可能です。 |
|
・TCP/IPライブラリはマイクロチップ社提供
・DHCPによるIPアドレスの自動取得
・TCP/IPによるWEB発信サーバの構築
・FTPファイル転送
・IP ⇔ MAC間照合
・PingによるIP探索 |
|
|
 |
●外部I/O端子 コネクタ表はこちら
使用していないCPUのポートは20ピンフラットケーブル端子に出力されています。 |
|
|
 |
●基板固定台の利用
固定台は付属品に加えていませんが、基板を固定すると、基板がケーブル類に引きずられることがないため 安定に作業ができます。
MA250には基板固定台4(KK-4)がピッタリサイズです。 |
|
|
|
|
| ■MA250 PIC18 イーサネット評価ボード （注文番号 MA250） には、以下のものが含まれます。 |
●MA250本体基板 ●CD-ROM ●シリアル通信ケーブル 1.8m(MC-035) ●イーサネットケーブル（クロス） 1m
●イーサネットスリムケーブル（ストレート） 3m ●+5V電源(PB-PWR-5V) ●付属品 ●取扱説明書 |
|
|
 |
|
●商品構成
MA250には必要なイーサネットケーブルやシリアル通信ケーブル、電源など全てが付属しますのでご購入後すぐに動作を確認できます。
パソコン1台のみの環境ではクロスイーサネットケーブルにてLAN機能を動作できます。 |
|
|
|
|
|
| CPU |
PIC18F87J60 80P ・ クロック 25MHz 水晶発振子
外部リセット リセットスイッチ付き ・ デバック用 MPLAB-ICD3 用モジュラ装備 |
| イーサネット |
10Base-T 10Mbps 8P モジューラコネクタ ・ 通信ステータスLED表示装備 |
| LED表示 |
16文字×2行 文字表示LCD |
| LCD表示器 |
16文字×2行 文字表示LCD |
| スイッチ |
タクトスイッチ 4個 |
| A/Dコンバータ |
ボリューム入力 ・ 温度センサ 10mV/℃ ・ 外部入力 AC/DC切替 |
| PWM出力 |
2系統 |
| D/Aコンバータ |
PWMを利用したD/A出力 |
| パルス入力 |
2系統 |
| シリアル通信 |
1系統 Dsub 9P RS232Cレベル出力 ・ 2系統 RS232C/TTL切替 |
| 外部EEPROM |
25LC256 |
| 外部I/O |
12ポート出力 20Pフラットケーブルコネクタ |
| 電源 |
+5V +5.0V〜5.1V 500mA以下（内部3.3V動作） |
| 動作環境 |
温度 0〜40℃ 腐食性ガス、結露なし |
| 基板寸法 |
138 × 95 mm |
|
|
|
|
| ●デバックには MPLAB-ICD などが必要です。 |
|
|
|
