MA247-S PICkit・ICD Station
ISP機能の中継点
ホームへ
製 品 名 注文番号
    MA247-S  PICkit・ICD Station(組立済)
    MK247-S  PICkit・ICD Station(キット)

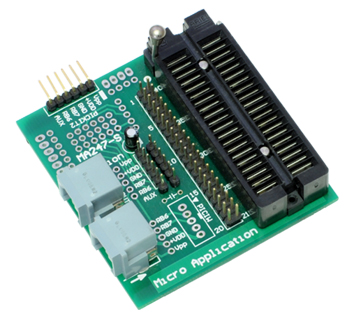

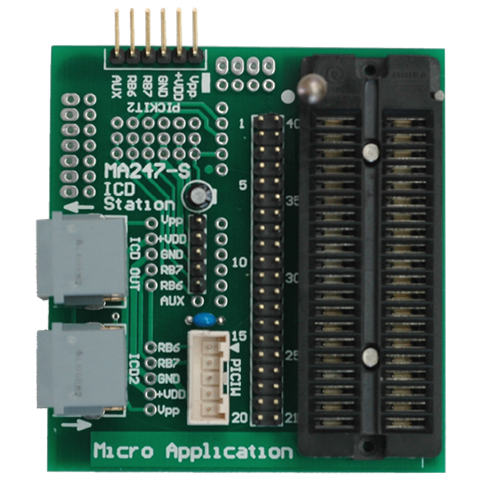

MA247-S PICkit・ICD Stationは、PICkitを書込器に変身させます。 MPLAB-ICD やPICkit、PICIWなどからPICデバイスに書込を行ったり、各種ISP型書込器の中継を行うためのボードです。 電源もPICkit3より供給されます。
MA247-Sは組立済になります。
MK247-Sは組立キットになり、半田付け作業が必要です。
PICkitやICDを書込器に変身!
本商品は、販売終了いたしました。
特長 ポイント 製品構成 仕様 ご注意 その他
特長
●MPLAB ICD → PICデバイス 書込機能 MA247-S + PICkit3
●PICkit → PICデバイス 書込機能
●PICIW → PICデバイス 書込機能
●PICkit → ターゲットボード コネクタ変換
●ISP機能の中継点
●モジュラ変換ケーブルの機能
ポイント
●MPLAB-ICDを書込器として利用
ICDモジュラ端子にICDを接続してレバー付きソケットにPICデバイスを装着して書込をおこないます。他のコネクタには何も接続しないこと。
●PICkitを書込器として利用
PICkitの名称の端子にPICkitを接続してレバー付きソケットにPICデバイスを装着して書込をおこないます。他のコネクタには何も接続しないこと。
製品構成
■MA247-S PICkit・ICD Station(組立済)  (注文番号 MA247-S) には、以下のものが含まれます。
●本体基板 ●モジュラ中継ケーブル ●ジャンパケーブル ●取扱説明書
■MK247-S PICkit・ICD Station(キット)  (注文番号 MK247-S) には、以下のものが含まれます。
●本体基板(キット部品) ●モジュラ中継ケーブル ●ジャンパケーブル ●取扱説明書
仕様
 ICソケット  40P レバー付きICソケット
 基板寸法  70 × 65 mm
ご注意
●MK247-Sは組立キットの形態で販売しています。購入後半田付け作業が必要です。
●本ボードは単なる接続変換のためのボードです。ジャンパ配線接続については添付取説やデータシートを元にユーザ様のご判断において行ってください。弊社では一切のサポートを致しませんのでご了承ください。
その他
●キット作成時はこちらも参考にしてください。
