| 製品名 | 注文番号 |
| MA193 8桁 LED 表示ユニット | MA193 |
| ▼その他 |
| 表示器ホルダー | MES-OPT3 |
| 接続ケーブル-L30 | MES-OPT100 |
|
|

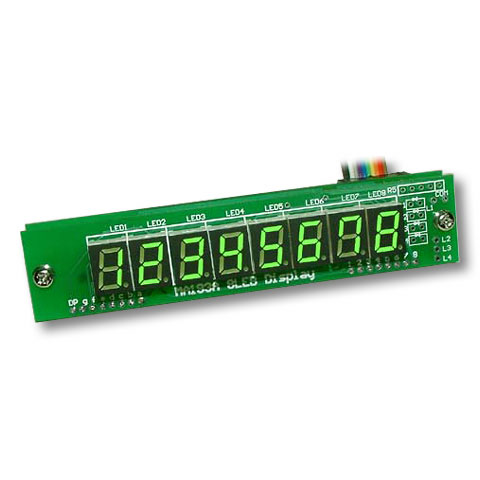

MA193は8桁のLEDユニットです。10mm高の高輝度緑LEDを使用しています。桁数の多い計測器などに適しています。単位表示用の補助LED(赤)も4つ付属します。インタフェースはSPI通信で専用I/Oユニットのbusに接続できます。コントロールやコントロールハードはMK192と同一です。
MES200システムだけでなく様々なCPUシステムでご利用頂けます。 |
|
|
|
| 本商品は、販売終了いたしました。 |
|
|
|
|
|
|
| ●10mm高の高輝度LEDを使用 |
| ●点滅表示、アルファベット表示 |
|
| ●計測器など桁の多いデータ表示に最適 |
| ●セグメント直接点灯 |
|
|
|
|
|
本ユニットはCANから制御される機能ユニットです。ユニットは単独で動作します。
また、すべてのファームウェア（プログラム）が入っています。
※ユーザがプログラムを入れることはできません。 |
|
|
|
|
 |
表示器ホルダー (MES-OPT3) 取付例 |
|
|
|
|
|
| ●本体基板 |
|
|
|
| L E D |
10mm高 緑発光LED |
| 桁 数 |
8桁 |
| 駆動方式 |
ダイナミック駆動 |
| インタフェース |
クロック同期SPI通信 2線制御 |
| 機 能 |
小数点表示・点滅表示・消灯・セグメント対応表示・簡易型アルファベット表示 |
| インタフェースコネクタ |
フラットケーブル10ピン |
| 電源・動作環境 |
+5V 350mA ・ 温度 0〜50℃ 腐食性ガス、結露なし |
| 外形寸法 |
114 x 24 x 30mm ユニット外形図 |
|
|
|
|
|
| ●ID・ボーレートの変更にはMA275 CAN→USB PCインタフェースユニット[絶縁型]が必要です。
MA275に付属しているCD-ROM内の「MES260_config」アプリケーションにて設定・変更できます。 |
| ●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。 |
| ●プログラムや詳細説明はありません。 |
| ●接続ケーブルは付属しません。接続ケーブル-L30(10P フラットケーブル 30cm)をご用意しております。 |
|
|
|
|
| ●表示器ホルダーが使用できます。 |
|
 |
