FIRST PICk V6 トレーニングセット

≪ 最新の開発環境で実習 ≫




価格 ホームへ
注文番号 製 品 名
FPV6  FIRST PICk V6 PICトレーニングセット
  ▼オプション
MA345   RS232C-TTL変換ユニット2
MA336   USB-TTL変換ユニット2
  ▼オプション・その他
    KK-49   FP用固定台
  ◆プログラミングにはICD3などのデバッカが必ず必要です。
     ICD3  MPLAB ICD 3

FIRST PICk V6 トレーニングセットはPICマイコンに初めてチャレンジする方を対象としたセットです。
ソフトやハードがわからない方でも解説書に従い一歩一歩実習することで、
PICマイコンの機能を確実に理解することができます。
MPLAB-X・Windows8の最新環境をプラットフォームにしてXC8コンパイラを利用した
効率よい自学実習ができる内容です。
プログラムを考えることでPICマイコンの構造や機能、周辺のハードウェア、デジタル回路など、
電気の知識も身につきます。
メインマイコンはPIC18マイコンでステップ実習を進めていきます。
さらに、PIC16マイコンも付属しており、PIC16からPIC18の全8bitマイコンを実習することができます。
FIRST PICk V6は基板上に基本的なLCD表示を用いて電圧計測機能・周波数計測機能・パルス発生機能を用意しました。
プログラムの動作評価のための補助となる簡単な計測機能です。
付属の操作説明DVDを見ながら学習を進めることが出来ますので、操作に慣れていない方でも安心です。



Windows8対応

MPLAB-X , XC8コンパイラ


FIRST PICk V6は教育機関における教育教材での学習や実習などには最適です。
特長 ポイント 製品構成 仕様 ご注意 その他
 カタログ
特長
●PIC16・18マイコン実習 PIC18F25K22・PIC16F1938 両デバイスを用意
●ステップbyステップで短期マイコン技術習得 1日1ステップを目標に!
●ビギナーに対応したわかり易い解説書 図が多く、必要な資料は必要なところに!
●最新の開発環境対応 MPLAB-X・Windows8・XC8コンパイラをベースに
●わかりやすいC言語で実習 命令の使い方でプログラムやデバイス構造を知る
●凝縮されたインタフェース 小型の基板ながら多種のインタフェースを持つ
●歴代FIRST PICkの技術を継承しさらに新技術強化


◇◇◇    PICをはじめてスタートする方に最適なセット     ◇◇◇
◇◇◇  楽しめるゲームや音、光のアプリケーションもあります ◇◇◇

ポイント


●CPUは基本的な8bitマイコン
メインデバイス PIC18F25K22 各ステップを実習
PIC16F1938(付属品)、 いくつかのプログラム例を紹介
従来からのPIC16F873、PIC16F883、PIC18F2520など28ピンタイプのPICマイコンを実装できます。 10MHzクリスタル、リセットスイッチ装備


ブロック図

●デバイスプログラム・デバッカ環境
PICKIT3デバッカが付属し、各ステップは書込モードで実習。
基板にダイレクト接続できます。 不安定なPICKIT3もしっかりホールドするFP用固定台(KK-49)もあります。 MPLAB-ICD3を接続するモジュラコネクタを実装可能(オプション)

●最新のプラットフォームを採用

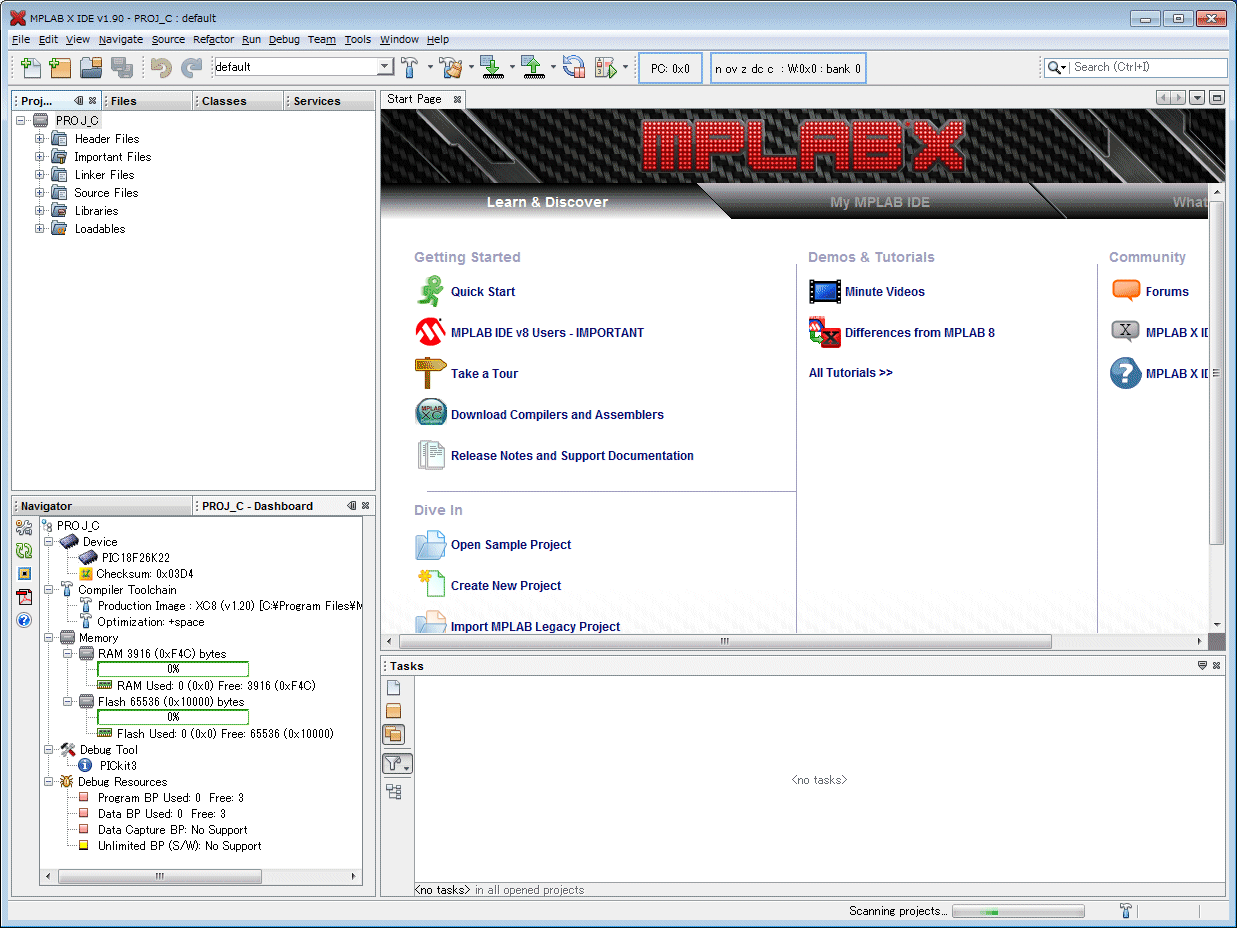

新しいPICマイコン開発環境であるMPLAB-Xをプラットフォームに採用、使用する言語はXC8コンパイラです。
テキストはWindows8環境ですが、WindowsXP、Windows7でも利用できます。
また、旧タイプのMPLAB-Ver8+C18コンパイラ環境でもある程度の知識がある方なら実習可能です。
●ガイドブック (解説書)
初心者でも安心して取り組めるわかりやすい解説書が付いています。 丁寧に実習を進めることで短期間にPICマイコンを理解することが
できます。
自習学習形式になっていますので一人でチャレンジすることが
できます。
工業専門高校〜技術系大学生を対象としています。
目次はこちらをご覧下さい。
FIRST PICk V6
 初めてでもムービーがついて簡単!
操作部分

ADber
●操作部分
メインとなるLCD表示は16文字2行でバックライト付き。
LCD表示はシリアル通信モニタとして機能する。
さらに切り替えると計測機能が・・・ えっ!バックライトも!?ちょっとした楽しさもあります。
ポート直結型の8bitLED表示、7セグメントLED数字表示が連動して機能します。
コマンドスイッチ、A/D電圧発生ボリューム
ポートBの全ポートがモニタできるモニタ端子は実習に重要です。
各機能端子は正面に並びプローブがあてやすく、
操作しやすいボリューム、GND端子など、実験操作を徹底して重視した設計です。

LCD ●計測機能
LCD表示は切り替えにより計測機能になります。
・電圧計測機能 15Vまでの電圧計測
・周波数計測機能 1Hz〜
・パルス発生機能
簡単なプログラムの評価には威力を発揮します。

●電力制御ポート

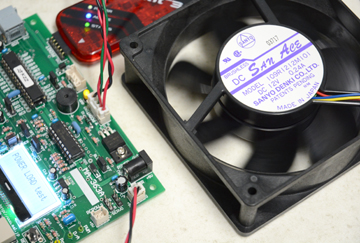

DCモータやランプなど電力デバイスを接続できるMOS-FETドライバ搭載。 12V 1Aまでの負荷をPWM制御できます。
機械制御系実験もできます。
dc
RCサーボモータ

電球の輝度制御
電球の輝度が段階的に変化していきます。

  電飾に最適なテープLEDをコントロールしている様子。
音楽に合わせて点灯制御。
タッチセンサ
RCサーボモータ ●RCサーボモータの接続
RCサーボモータを駆動できます。
プログラムから自在に位置制御
できます。
  ●タッチセンサ
指で触れるとON/OFF
PIC1937のCSM機能を利用してタッチセンサを実現します。
タッチセンサ
●シリアル通信
非同期シリアル通信ポートはTTLレベルの信号です。
MA345を利用するとPCのCOMポートにDsub-9pinケーブルで直結できます。
MA336を利用するとPCのUSBポートに接続できます。

●教育機関では・・・
FIRST PICk V6 は教育実習、実験の現場には最適なセットです。
長年にわたりPICマイコンを扱った経験を活かすことで、
機能・価格・実習コンセプトの面で高いポテンシャルがあります。
実習ではFP用固定台(KK-49)の利用をお勧めします。
基板がプローブに引きずられて事故を起こしたり、
PICKITデバッカが抜け落ちるなどのアクシデントで実験の効率を損なうことがありません。

製品構成
■FIRST PICk V6 PICトレーニングセット  (注文番号FPV6) には、以下のものが含まれます。
●ガイドブック ●本体基板(MA363) ●PICKIT3 ●CD-ROM ●+5V電源(PB-PWR-5V) ●付属品

オプション
PIC28ピン組立セット(FPV6-OPT1)
28P用 CPUセットは、FirstPICk V6の解説書の中で、発展課題に必要な16F1938の応用例のセットです。部品の入手困難な方に用意しました。ご利用ください。
●製品内容
・PIC16F1938-I/SP ・ICソケット2個 ・抵抗3本 ・コンデンサ3個 ・コネクタ4個 ・水晶1個 ・LED1個
・基板1枚 ・ケーブル2本


 [注意]本品はキットであり簡単ですが半田付け作業が必要です。
      組立に自信のない方や経験のない方はご購入前に今一度ご検討下さい。
TTL変換ユニット(MA345・MA336)
●シリアル通信インタフェース・・・・・PCとの通信に便利なインタフェース
COM通信ポートにはRS232C・USBの通信インタフェースボードを用意しています。
●MA345はRS232Cレベルに変換します。
●MA336はシリアルUSB変換のインタフェースを実現できます。
USBドライバはこちらからダウンロードできます。===>>ダウンロード
  オプション(KK-49)


FP用固定台( KK-49 ) がぴったりサイズで使用できます。
固定台は基板のホルダとなる台です。
重い鉄板で作られているため、実験中もプローブに引きずられること無く便利です。
教育関係で不特定多数の実習者が利用される場合には大変便利です。
上部は回路が露出しているため、 教育実験では危険が伴いますが、危険だという認識も教育の一部と考えます。

付属の結束バンドを使うとさらに安定します。

結束バンド使用例
装着方法の
詳細は
こちら

        KK-49
FP用固定台(kk-49)+FPV6+PICKIT 装着例
@ A B C
仕様
CPU PIC18F25K22・PIC16F1938  オプション PIC18F2520・PIC18F883
CPUクロック 10MHzXTAL
CPUリセット スイッチ付
CPUデバッカ PICKIT3  オプション ICD
LCD表示 文字型16文字×2行 LCD表示 ターミナル型シリアル通信表示(9600bps)調光バックライト付
LED表示 8bit 7セグメント数字表示LED連動
スイッチ 2個 ポートRA2,3に直結したスイッチ
ブザー 発音体型マグネティックブザー 500〜2KHz程度
電力ポート 12V 1Aオープンコレクタ
AD入力 10bit内臓A/Dコンバータ VOLTボリューム電圧発生0〜5V 外部入力0〜5V 温度センサ入力
RCサーボ 1ch
パッド入力 タッチセンサパッド1個
通信 COM非同期シリアル通信RD・SD TTLレベル
SPI通信 同期SPI通信 SCK・SDI・SDO TTLレベル
計測機能 電圧計測 0〜15V 周波数計測 1Hz〜1MHz パルス発振 1Hz〜500KHz スポット周波数
端子 外部入出力ポート 8bit AD外部入力 PWM DA電圧出力
電源 5V±0.1V 1A以下 電源ランプ付
動作環境 温度 0〜40℃ 腐食性ガス、結露なし
基板寸法 138 × 95 mm 取付穴寸法 128 × 85 mm M3
ご注意
●FPV6付属のPickit3は当社にて開封し検査をしております。予めご了承ください。
●ステップを進める中で特殊なパーツやユニットが必要なステップがあります。
●一部のステップではオシロスコープがあると内容をよく理解できます。
その他
●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。
