CAN239 PIC CAN ノードボード

製品名	注文番号
CAN239 PIC CAN ノードボード	CAN239
CAN239 2個セット	CAN239-W
▼その他
MAL-CANケーブル	MC017-CAN

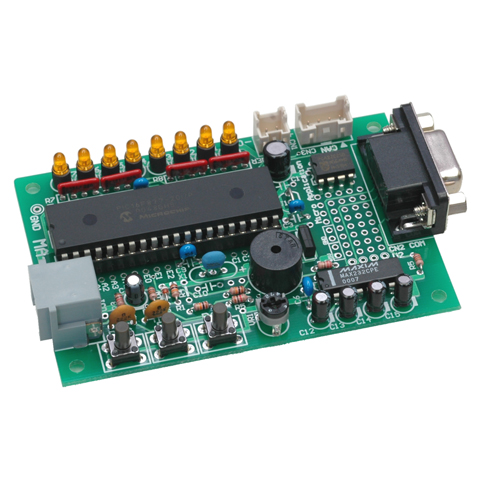

ローコストにCAN通信を体験・実験できるボードがCAN239 PIC-CAN ノードボードです。CANのノード追加に便利に活用できます。ボードにはPIC18F4580を搭載しています。 1つのノードとしてCANバスに参加することができます。
便利なCANノードボード、CANサブボードとしてご利用下さい。
2台あれば相互にデータを交換できます。

●リーズナブルにCAN通信	◆以下のような用途に最適です
●PIC18F4580搭載	センサーを搭載したノードボード
●MPLAB ICD3(ICD2) 接続でデバック可能	モータコントロールノードボード
●簡単な通信モニタ機能	表示系ノードボード
●CAN通信機器の実験に
●CAN追加ノードボードとして

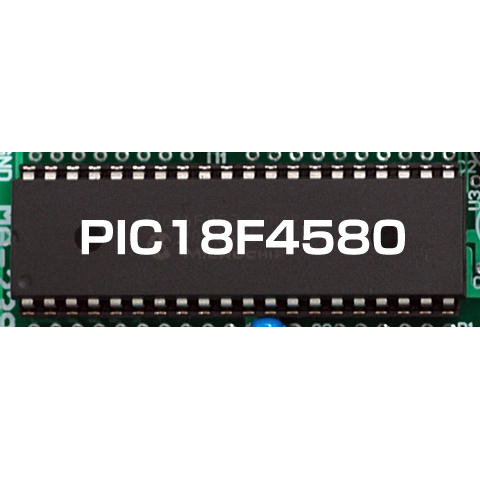

	■CPU CPUにはCAN内蔵PIC18F4580を搭載 MPLAB ICD3(ICD2)（PICkit2）ダイレクト接続にて効率よくプログラムができます。
	■初期状態のファームウエアご購入時のファームウエアは CAN通信モニタとCAN信号送出機能があります。スイッチの入力でデータを出力します。ボリューム電圧計測データも出力します。

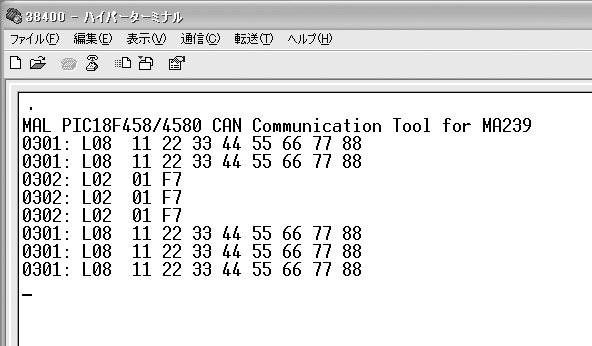

	■CAN通信モニタ CAN239の初期状態では動作評価用にCAN通信モニタプログラムが書かれています。 CAN通信モニタはCAN通信の開発に便利に活用できます。 CAN通信モニタには38400bpsRS232C通信端末（パソコン）が必要で、ハイパーターミナルが利用できます。［注意］ CAN通信モニタはCAN239ボードの本来の機能ではありません。モニタのボーレート125Kbps固定です。通信データ量が多い場合完全なモニタはできませんのでご注意下さい。
	■CANインタフェース MCP2551ドライバによるCANインタフェース。コネクタはMAL-CANの共通コネクタを使用。 CANバスライン２本と電源・GNDラインです。 +5V電源供給も可能です。（CANバス側からの電源供給とボード上電源供給を同時に行わないで下さい。） MAL-CANケーブル（MC017-CAN）もオプションにてご用意してあります。
	■CAN240 PIC-CAN通信評価セットプログラム製作、CAN機能解説、PICにおけるCAN、ユニット構成については、 CAN240 PIC-CAN 通信評価セットをご利用下さい。

■CAN239 PIC CAN ノードボード（注文番号 CAN239）には、以下のものが含まれます。

●本体基板　●説明書　●付属品

PICの種類	CAN内蔵PIC18F4580　40ピンのPIC16,18デバイスを装着可能
発振	20MHzクリスタル
表示	LED 7セグメントLED8桁
A/D	A/Dコンバータ用電圧発生ボリューム

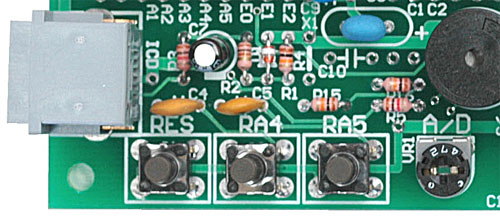

スイッチ	タクト型2個
通信	非同期シリアル通信 RS232Cレベル　SD・RDのみサポート
デバック	MPLAB ICD3(ICD2) ダイレクト接続
動作環境	温度 0～40℃ 腐食性ガス、結露なし
電源電圧	+5V　4.8V～5.1V以内
基板寸法	80 x 60mm　（取付穴M3 72×52mm）

●CANバスモニタには38400bpsRS232C通信端末（パソコン）が必要です。

●CANバスモニタは簡易的なもので、連続通信、異常発生においては正しく機能しない場合があります。

●搭載されているプログラムは出荷調整用の簡単なモニタプログラムですので、ユーザプログラムは各自、書き込んで下さい。

●CAN239は単体で通信できません。CAN239 2台、CAN240、または他125Kbpsで動作しているCANバスに接続することで通信できます。

●プログラム構築方法などの説明はありません。

●動作評価用CAN通信モニタは125Kbpsの通信速度固定です。プログラムを消去した場合再書込は行いませんのでご注意下さい。

●製品保証・修理につきましては、こちら>>>　をご確認下さいますようお願い致します。

●ソフトの作成方法はCAN240付属のCD-ROMを参照して下さい。
