AM-FM 変復調実験装置
ホームへ
製品名 注文番号
AM-FM 実験装置 AM (変調・復調一式) AM-FM-AM
AM-FM 実験装置 FM (変調・復調一式) AM-FM-FM
販売価格の目安
AM (変調+復調) 価格例 1セット 50,000円程度〜
FM (変調+復調) 価格例 1セット 50,000円程度〜
AM-FM 変復調実験装置は電気通信の基本ともいえるAM・FM変調の実験装置です。
AM変調器、AM復調器、FM変調器、FM復調器の4つのユニットがあります。
従来の実験装置は搬送波周波数が高い、信号レベルが低い、LCの影響で長期間性能が安定しないなどの問題があり、これらが学生の理解の妨げになっています。本装置はアナログ演算回路により、安定な動作を目標に設計され、適切な信号レベルがあり、安価な計測機器でも実験が可能です。
本商品は、販売終了いたしました。
特長 ポイント 仕様 ご注意 その他
 販売条件
 教育現場での活用例
特長
AM-FM 変復調実験装置はLC回路による一般的な高周波回路を使用せず、デジタル的なファンクションジェネレータを活用しているため以下のような特長があります。
●出力波形が鮮明で安定
●出力レベルが高い
●動作が安定で確実
●きれいな直流特性
●伝送による波形の変化を最小限に
ポイント

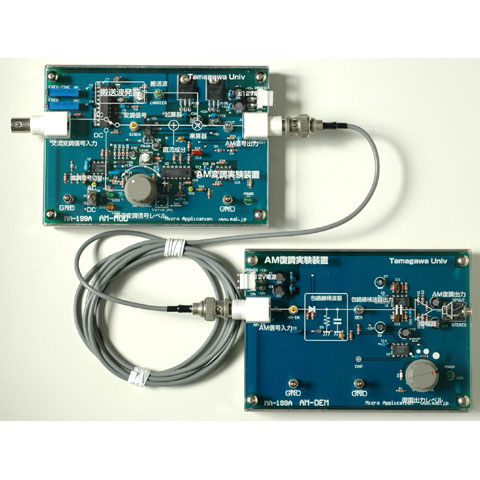

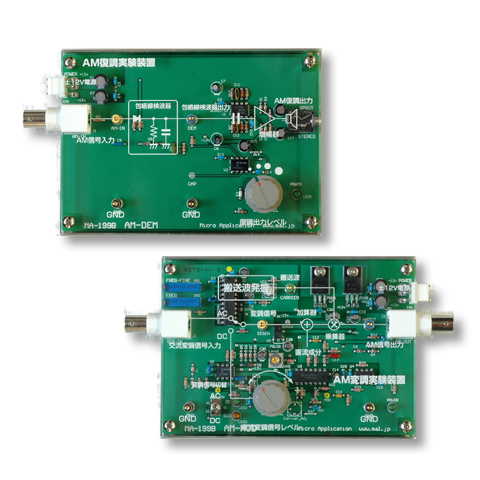

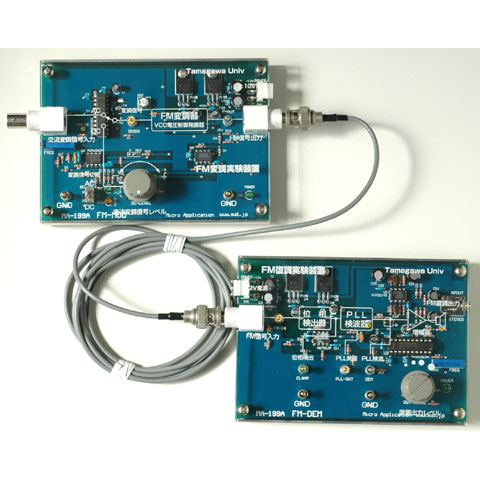

AM 実験装置

(変調・復調一式)		 FM 実験装置

(変調・復調一式)
●搬送周波数は500KHz〜1MHzあたりに設定されており、AMラジオで受信させることもできます。
●周波数が低いので、低価格のオシロスコープでも波形が見やすくなります。発振器に付いても同様です。
●FM変復調回路はVFコンバータによりFM波を作り出し、復調はPLLを使用して位相検出によるPLL復調を行っています。
●変調基板上には直流電圧を発生する機能があり、変調信号としてDCを選択できます。
●復調出力はイアホンやPC用のスピーカを接続でき、音を耳で確認することができます。
●本体ケースは基板が見える簡単なケースを使用しコストを下げています。表面はアクリルカバーがあります。
●入出力端子には誤操作の保護回路を備え、単純なミス程度の障害時に回路を保護します。
●スペクトルアナライザがあると理論的な理解を促進できます。
●電源は±12V-0.5A供給です。（電源は製品に付属しません。特注にて製作可能です。）

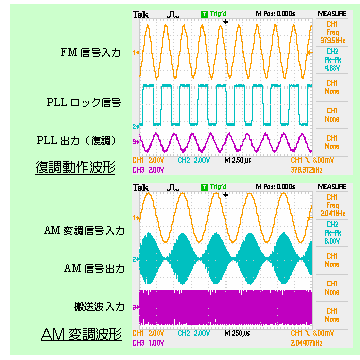

●FM回路動作波形












●AM回路動作波形











●スペクトルアナライザ波形

 仕様

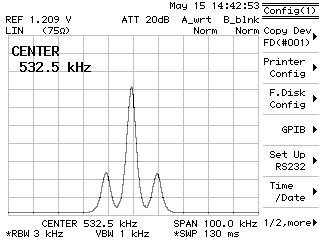

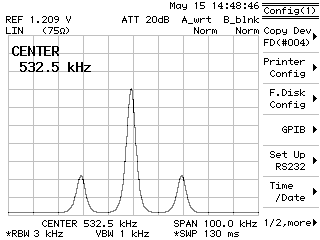

AMスペクトル波形　波形1　波形2　波形３　波形4

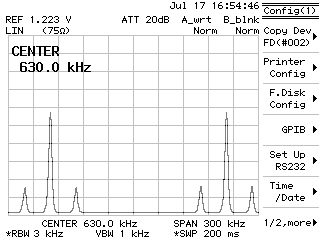

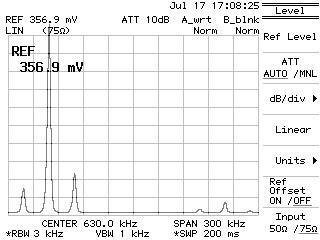

波形３は２台のAM変調器より出力をmiｘしたようす。波形４はBPFにより片方を除去。

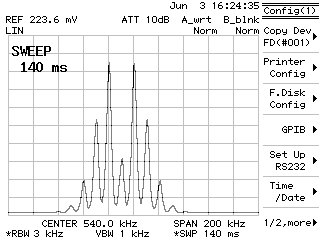

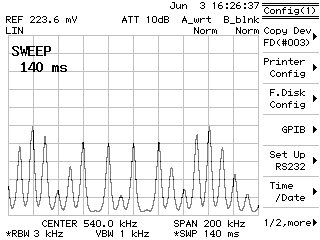

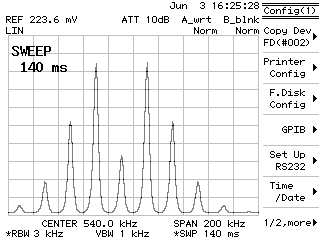

FMスペクトル波形　波形1　波形2　波形3

●実験のようすをご覧下さい。----→　こちら
　AM変調・復調ブロック図

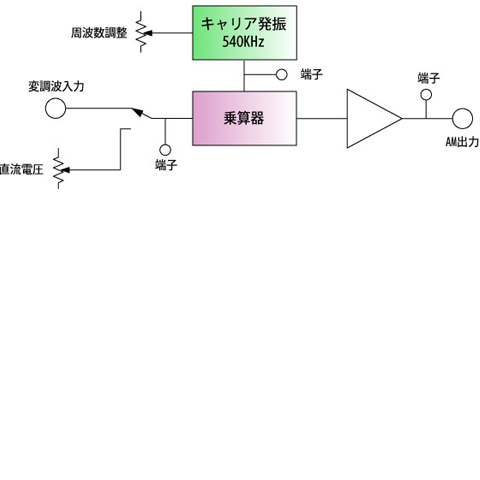

●AM変調部ブロック図

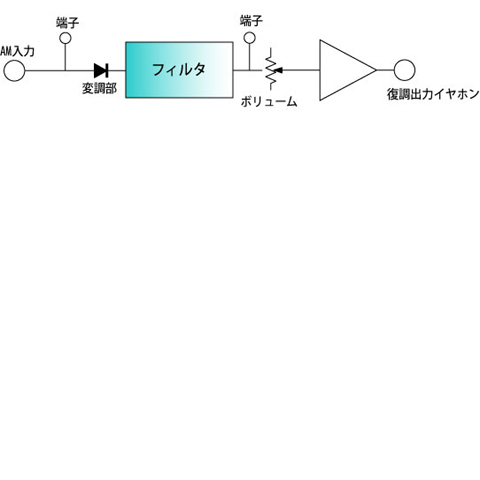

 ●AM復調部ブロック図
　FM変調・復調ブロック図

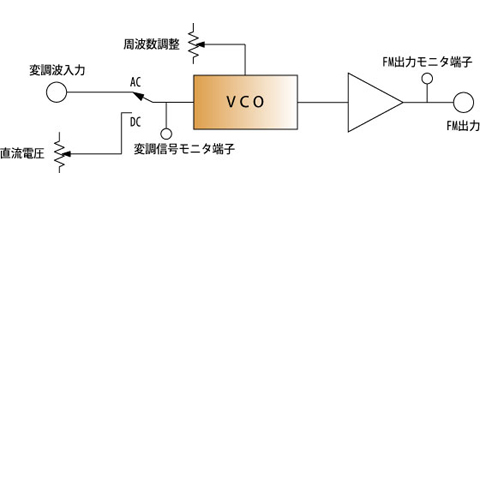

●FM変調部ブロック図

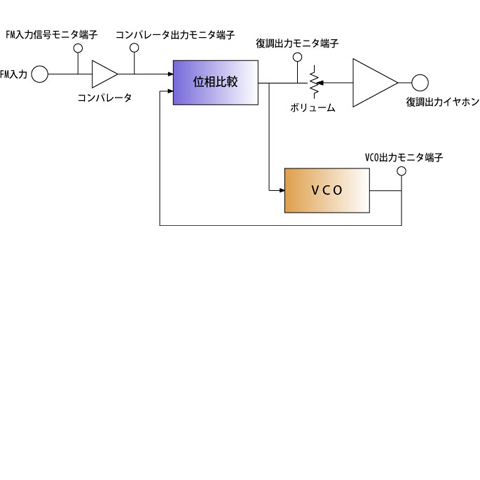

 ●FM復調部ブロック図
　　
仕様
AM(変調) 搬送波発振周波数 120KHz〜1.5MHz
搬送波発振レベル 3Vp-p（乗算器注入レベル0.2Vp-p）
変調信号入力レベル 6Vp-p
変調信号周波数範囲 20〜20KHz
変調波入力インピーダンス 50KΩ
AM変調信号出力レベル 6Vp-p
AM変調信号入力インピーダンス 100Ω
電　源 ±11V〜13V 0.2A以内（通常動作時±80mA程度）
動作温度範囲 5〜40℃ 湿度60%以下 腐食性ガス無し
外形寸法 138 × 100 × 20 mm（突起物含まず）
AM(復調) AM変調信号入力レベル 6Vp-p
AM変調信号入力インピーダンス 10KΩ
復調信号出力レベル 4Vp-p（無負荷時）
復調信号出力インピーダンス 100Ω
電 源 ±11V〜13V 0.2A以内（通常動作時±30mA程度）
外形寸法 138 × 100 × 20 mm（突起物含まず）

FM(変調) 搬送波発振周波数 120KHz〜1.5MHz
搬送波発振レベル 2Vp-p
変調信号入力レベル 6Vp-p
変調信号周波数範囲 20〜20KHz
変調波入力インピーダンス 50KΩ
FM変調信号出力レベル 3Vp-p
FM変調信号入力インピーダンス 100Ω
電　源 ±11V〜13V 0.2A以内（通常動作時±80mA程度）
動作温度範囲 5〜40℃ 湿度60%以下 腐食性ガス無し
外形寸法 138 × 100 × 20 mm（突起物含まず）
FM(復調) FM変調信号入力レベル 6Vp-p
FM変調信号入力インピーダンス 10KΩ
復調信号出力レベル 4Vp-p（無負荷時）
復調信号出力インピーダンス 100Ω
電　源 ±11V〜13V 0.2A以内（通常動作時±30mA程度）
外形寸法 138 × 100 × 20 mm（突起物含まず）


ご注意
●本品は受注生産品です。価格は生産台数により変動いたします。状況に応じてお見積もりいたします。
●本品は先生方の利用形態に合わせて受注生産を行います。商品を在庫しておりません。筐体の彫刻や、塗装色などもカスタマイズ可能です。デジタル処理、信号形態なども費用がかかりますがカスタマイズお受けできます。

●±12V直流電源を必要とします。
●まとまった台数の具体的な導入のご計画があれば装置のデモ品貸し出し等も考慮いたします。
その他
●
販売条件
●電源は含みません。
●版代の追加で団体名称など追加できます。
●納期は受注後2ヶ月となります。
