| 製 品 名 | 注文番号 |
| MM-1 ECmax22 24V25W ブラシレスモータ | MM-1 |
| MM-3 PK245 12V パルスモータ | MM-3 |
| MR-1 E6A2-C ロータリエンコーダ | MR-1 |
| KK-5 モータ・ロータリエンコーダ固定台 | KK-5 |
|
|
MM-1はマクソンジャパン社のブラシレスモータです。
MM-3はオリエンタルモータ社のパルスモータです。
MR-1はオムロン社のロータリエンコーダです。

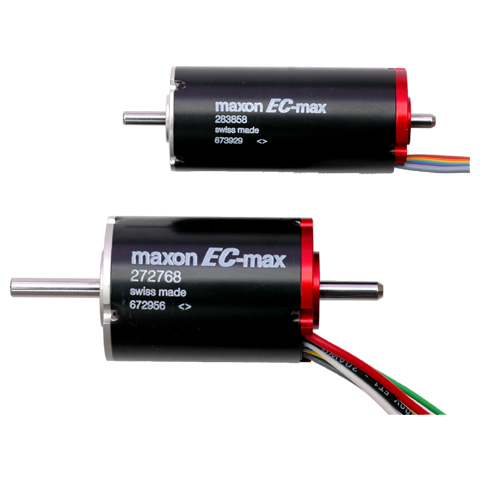

写真はブラシレスモータ |
|
|
|
|
|
|
|
|
|
| ■ MM-1 ECmax22 24V25W ブラシレスモータ ■ |
●ECmax22 24V25W ブラシレスモータ MA237装着可能（コネクタ加工・動作確認済み）
●MM-1用 取付L型金具（モータ軸高 30mm） ●L型金具用ネジ(M2×6 ダブルセムス 4個・M3×6 バインド 4個) |
|
 |
|
 |

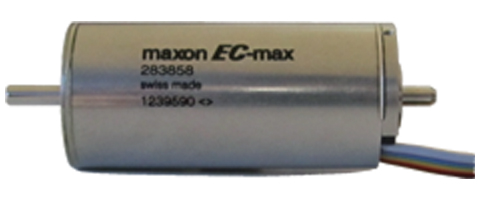

| ECmax22 24V25W ブラシレスモータ | |

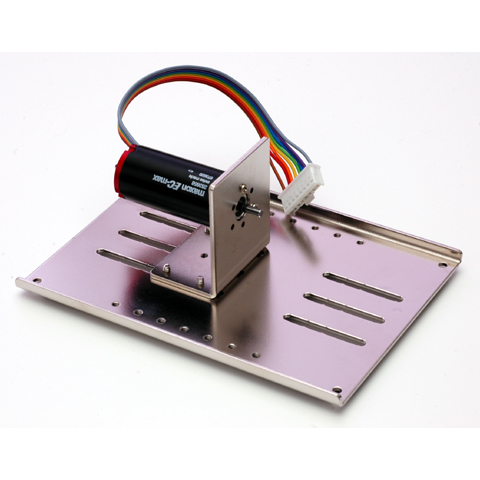

固定台(KK-5)にMM-1用 取付L型金具を使用し、モータを取り付けた様子 |
|
|
| ■ MM-3 PK245 12V パルスモータ ■ |
●PK245 12V パルスモータ MA237装着可能（コネクタ加工・動作確認済み）
●MM-3用 取付L型金具 1個（モータ軸高 30mm） ●L型金具用ネジ(M3×6 ダブルセムス 4個・M3×5 バインド 4個) |
|
 |
|
 |
| PK245 12V パルスモータ | |
固定台(KK-5)にMM-3用 取付L型金具を使用し、モータを取り付けた様子 |
|
|
| ■ E6A2-C ロータリエンコーダ ■ |
●E6A2-C ロータリエンコーダ
●MR-1用 取付L型金具（モータ軸高 30mm） ●L型金具用ネジ(M3×6 ダブルセムス 4個・M3×6 バインド 4個) |
|
 |
|
 |
| ロータリエンコーダ(販売は1個) | |
固定台(KK-5)にMR-1用 取付L型金具を使用し、ロータリエンコーダを取り付けた様子 |
|
|
| ■ KK-5 モータ・ロータリエンコーダ固定台 ■ |
| ●固定台 1個 ●ゴム足 4個 |
|
 | 台のみ（モータ・取付L型金具・ネジは別売） |
|
|
|
|
| ◆MM-1 仕様 |
| 定格出力 | 25W |
| 直径 | 22mm |
| 型番 | EC-max22 283858 |
|
|
| マクソンジャパン社のホームページはこちら |
|
| ◆MM-3 仕様 |
| 取付角 | 42mm |
| 励磁最大静止トルク | 0.32N・m |
| 定格電流 | 0.4A/相 |
| 電圧 | 12V |
| 巻線抵抗 | 30Ω/相 |
| 基本ステップ角 | 1.8° |
| 型番 | PK245-03A |
|
|
| オリエンタルモータ社のホームページはこちら |
|
| ◆MR-1 仕様 |
| 電源電圧 | 5V〜12V |
| 分解能 | 200パルス |
| 出力相 | A相、B相、Z相 |
| 出力形式 | オープンコレクタ出力 |
| 直径 | 25mm |
| 型番 | 形E6A2-CWZ3C |
|
|
| オムロン社のホームページはこちら |
|
|
|
|
| ●標準在庫品ではありませんので、納期にご注文から1ヶ月程度かかりますので、ご了承下さい。 |
 |
