デジタル回路実験セット(MA356/7)


パルスジェネレータと実験ボード
ホームへ
注文番号 製 品 名
3567-digi  デジタル回路実験セット
   販売価格 34,800円
  ▼その他
CR2032  コイン型リチウム電池
   販売価格  300円


PLD時代のデジタル回路実験

アナログ的に見るデジタル回路

本商品は、販売終了いたしました。
言語を利用してFPGAやASICなどのPLD内に展開するデジタル回路設計が一般化する中で、
デジタル回路実験に何が必要であるかを見いだすことは難解です。
このデジタル回路実験セットはデジタルの論理変化に注目するのではなく、
C-MOSデバイスのアナログ的な動作や信号遅延にターゲットを絞って企画されています。
デジタル回路シミュレータを併用することで、論理回路と実際の回路動作の違いを体験的に把握できます。
特長 ポイント 製品構成 仕様 ご注意 その他
 オプション
特長
●パルスジェネレータと実験ボードの1組構成
●250Hz〜10MHzのパルス発振
●可変できる2相信号発振
●パルス幅デューティ可変可能
●デジタルの基本を見直す新しい時代のデジタル実験
●ローコスト
●実験指導書付き
ポイント
  ●実験装置は次のようなポイントにフォーカスして実験を企画しています。
 C-MOSデバイスの特質
 デジタルに潜むアナログ信号
 真の1と0は何か
 信号の遅延と影響
 デジタルが誤動作する要因
 ハイスピード下での動作

●パルスジェネレータ
ローコストで幅広い周波数を得ることができる簡易型パルス発振器。

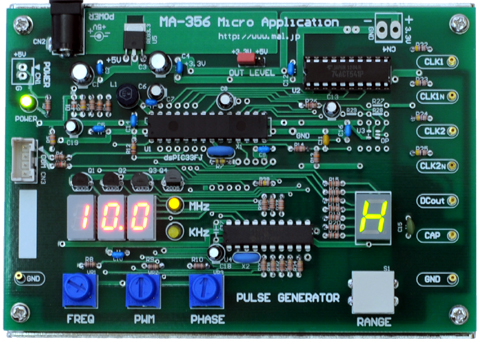

1nsの分解能を持つデジタルコアを利用したパルスジェネレータで、250Hz〜10MHzまでのパルスを発振できます。 この発振器は連動する2つのパルス信号を出力させることができます。信号のデューティ比を自由に可変する機能(PWM)と、2つのパルスの位相を可変する機能があります。出力信号レベルは3.3Vと5Vに対応します。
このパルスジェネレータは幅広いパターンでの信号発生ができるため、スイッチング電源の信号源などデジタル回路実験以外でも活用させることができます。


●デジタル実験ボード
C-MOSデバイスの電気的特性、パルスの遅延とハザードの発生、フリップフロップの動作、カウンタを用いた同期回路と非同期回路の実験をテーマに設定しています。実際にデジタル回路実験セットを利用する場合、電源装置とオシロスコープ、電流計などが必要です。
デジタル実験ボードは3.3Vの信号で動作し、様々な実験に対応できるボードです。基本になる74HC04による反転回路は、デバイス実験を行えるような位置づけです。デバイスの消費電流や入力−出力特性が計測できます。
デバイスはAC・HCTなどの他のデバイスに交換することが可能です。
また、パルス入力への応答、遅延などが計測できます。さらに遅延信号によるハザード観測や、リング発振器への切替ができます。
フリップフロップの実験では基本的なフリップフロップの性能観測や分周機能、応用回路を実験でき、レジスタ機能の発展としてシフトレジスタが設けられています。
カウンタ機能では非同期式のカウンタとクロック同期式のカウンタがあり各段の信号遅延の違いが観測できます。

■実験項目(例)
1.パルス信号観測
2.C-MOSデバイスの入力特性
3.C-MOSデバイスの出力特性
4.C-MOSデバイスの動作電流
5.パルス応答
6.信号遅延とハザード
7.リングオシレータ
8.フリップフロップの動作
9.フリップフロップの分周機能
10.フリップフロップ応用
11.シフトレジスタの回路動作
12.非同期型カウンタの回路動作
13.同期型カウンタの回路動作

製品構成
■デジタル回路実験セット  (注文番号 3567-digi) には、以下のものが含まれます。
●パルスジェネレータボード ●デジタル実験ボード ●固定金具 ●+5V ACアダプタ ●付属品
●実験指導書(*1回のご注文につき1冊のご提供となります。)

仕様
■パルスジェネレータ
発振周波数 250Hz〜10MHz
発振レンジ1 250Hz〜1KHz 連続可変
発振レンジ2 1KHz〜10KHz 連続可変
発振レンジ3 10KHz〜100KHz 連続可変
発振レンジ4 100KHz〜1MHz 連続可変
発振レンジH 1MHz〜10MHz 1〜10MHzは1MHz刻み
発振レンジP 51KHz フリップフロップ詳細実験用
発振レンジF 250KHzフリップフロップ実験用
PWM可変 5〜95%連続可変
位相可変 チャンネル間1周期位相シフト
出力信号数 2チャンネル 各チャンネル反転出力付
出力信号レベル 3.3V・5V切替 47Ω出力
電圧出力 0〜3.3V 100Ω出力 5mA以下
表示機能 レンジ表示・周波数表示(表示誤差±10%)
動作環境 温度10〜40℃ 湿度60%以下 腐食性ガス無し
電 源 +5V 2A以下 パイロットランプ緑LED
基板寸法 138 × 95 mm 取付ネジ寸法 M3 実装高 最大25mm

■デジタル実験ボード
動作信号レベル 3.3V電圧レベル
デバイス計測 ゲート素子電流計測回路
遅延計測 ゲート素子信号遅延計測 74HC04他
搭載回路 ハザード発生回路 74HC08 ・ リング発振器回路 74HC04 ・ フリップフロップ 74HC74
  シフトレジスタ 74HC164 ・ 非同期式カウンタ 74HC393 ・ 同期式カウンタ 74HC161
動作環境 温度10〜40℃ 湿度60%以下 腐食性ガス無し
電源 +3.3V 0.5A以下 パイロットランプ緑LED
基板寸法 138 × 95 mm 取付ネジ寸法 M3 実装高 最大25mm
その他
●複数台(1クラス分等)導入を検討の際はお問い合わせください。
●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。
