MA306A 絶縁型USB-TTL変換ユニット

ご注文・お見積ホームへ
製 品 名 注文番号
MA306A   絶縁型USB-TTL変換ユニット
  ▼オプション
MC021   COM(TTL)ケーブル

TTLレベルの非同期シリアル信号をUSBに変換するためのユニットです。 USB側とTTL側は絶縁されているため安全です。 USBはCOMポート互換となり、VB・VCなどのプログラムからはCOMポートとして利用することができます。 PC側と装置側電源を安全に絶縁します。 USB側電源のパワーモニタ信号を出力します。
特長
●TTLレベルのUART非同期シリアル信号を変換する
●パネル面に簡単取付可
●通信ラインモニタ表示付
ポイント


絶縁型USB-TTL変換ユニット(MA306A)はTTLレベルの非同期シリアル信号を絶縁しUSB信号に変換するためのユニットです。
PC側と装置側の電源ラインは完全に絶縁されており、AC系の電位やノイズを分離させることができます。

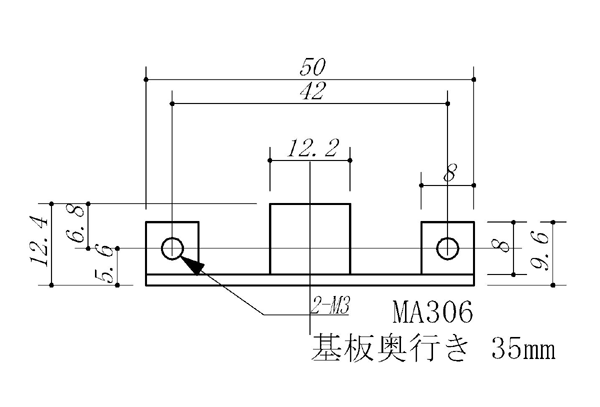

パネル面 加工寸法図
●MA306 パネルに取り付けた様子

●MA306 使い方(環境接続図)
◆USBドライバのダウンロードはこちら
製品構成
■MA306A 絶縁型USB-TTL変換ユニット  (注文番号 MA306A) には、以下のものが含まれます。
MA306A  ●本体基板(MA306A) ●USBケーブル ●付属品 ●取扱説明書
応用例




MA290 + MA306 + MC021の接続例

その他にMA320、MA353、MA355等でご利用いただけます。

オプション
MC021 ●MC021-COM(TTL) COM(TTL)ケーブル

6pin-4pin変換ケーブル
XAコネクタ 長さ60cm
仕様
サポート信号 SD・RD
ボーレート 300〜115200bps
電源 +3.3V〜5V 100mA以下
動作環境 環境温度0〜50℃
基板寸法 50 × 35 mm  高さ13mm
●USB変換デバイスが変更になりました。 (2012.5)
ご注意
●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。
その他
●MA260,MA270,MA290との接続には、オプションのMC021をご利用下さい。
