MA278 PS2キーボードインタフｪース

製品名	注文番号
MA278 PS2キーボードインタフｪース	MA278
▼オプション
COM(TTL)ケーブル	MC021-COM(TTL)

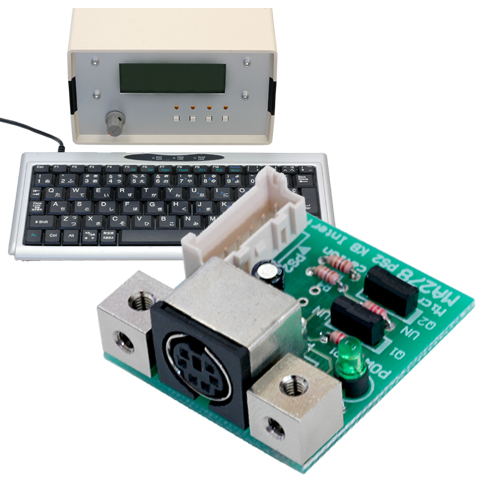

MA278はIBM/PC（DOS/V PC）のPS2標準キーボードをMA260/MA270CPUユニットにインタフェースすることを目的としたインタフェースユニットです。
PS2キーボードは双方向のクロック同期シリアル通信で動作しているため、同様の信号を利用することで、市販されているキーボードをシステムに活用することができます。PCからコマンドを送ることで高度な利用が可能ですが、デフォルト状態で、単にコードを受信するだけでもキーボード機能を充分に活用することができます。
MA260・MA270のCPUユニットでは、ロータリエンコーダインタフェースのコネクタより専用のケーブルで接続してご利用頂けますし、他のシステムでも動作可能です。

●市販のPS2キーボードをインタフェース

●MA260・MA270の多機能な入力デバイスとして

●パネル面に簡単取り付け可能

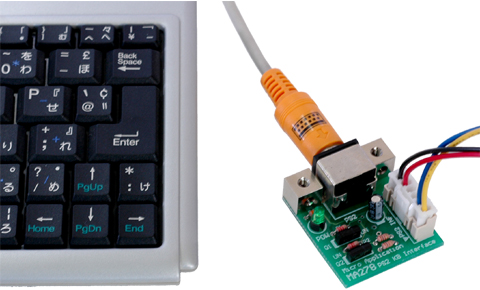

	●MA278 キーボードインタフェースの様子
	●COM(TTL)ケーブル（MC021-COM(TTL)） 6pin-4pin変換ケーブル XAコネクタ長さ60cm

■MA278 PS2キーボードインタフェース（注文番号 MA278）には、以下のものが含まれます。

●本体基板(MA278)　●付属品　●取扱説明書

キーボード側	ミニDIN 6P PS2標準コネクタ
インタフェース側	日圧XA6Pコネクタ
動作電源	+5V　100mA以下
基板寸法	35 × 32 mm

●PS2キーボードは含みません

●使用する全てのキーを利用できない場合があります。

●キーボードのコード仕様、動作信号の詳細な説明は付属しません。IBM/PCの仕様書や他の書籍などを参照下さい。

●キーに対応するコードは使用するキーボードにより多少の違いがあります。また、特殊機能キーについてはキーボードごとに特徴があり、利用に当たっては信号を解析する必要があります。

●製品保証・修理につきましては、こちら>>>　をご確認下さいますようお願い致します。

●MA260・MA270のCDROMに応用プログラムがあります

●MA260,MA270との接続には、オプションのMC021をご利用下さい。
