MA209 ダミーBLDCモータ
ホームへ
製 品 名 注文番号

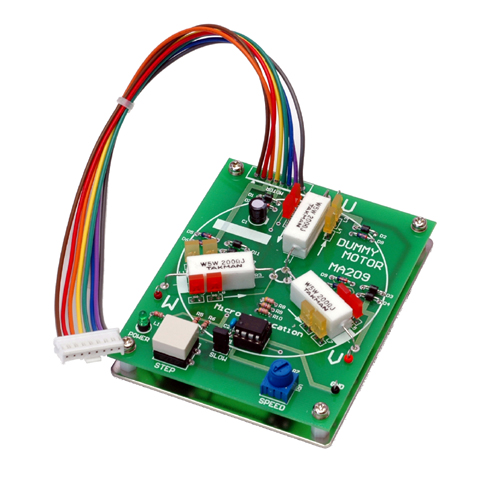

    MA209 ダミーBLDCモータ  MA209
MA209 ダミーBLDCモータはモータの動きを目視確認できるボードです。実際にBLDCモータを接続しなくとも、コントロール電流の動きをLEDで確認することができます。
プログラミング時にはその動作をゆっくり確認でき大変便利です。

            教育用に最適のツール
本商品は、販売終了いたしました。
特長 ポイント 製品構成 仕様 ご注意 その他
特長
●モータの動きが目で見れる
●電流の流れている方向がわかる
●ホールセンサ信号を発生できる
●MA237取り付け用コネクタ付き
ポイント
●LEDがモータが回るように様に動くようす

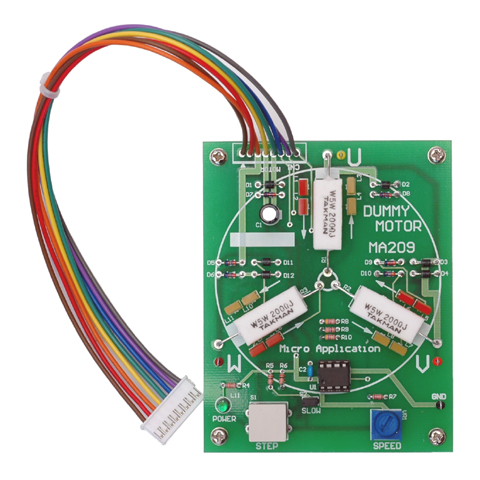

●正面写真
LEDはPWMの制御で明るさが変化します。
プラス表示が赤、マイナス表示が黄色にて電流方向がわかります。
モータには200Ωの抵抗で軽い電流を流します。
ホールセンサに相当する信号はPICマイコンで発振。
MA237 モータ実験拡張ボード と MA209によるブラシレスモータの動作実験
ダミーBLDCモータによるプログラムの開発は高価なモータや電源を準備する必要がないことから学生実験などにおいて有効です。LED表示により電流の方向を認識できます。
ダミーロードにより駆動回路には適度な電流を流します。電源は12V以上 。
ホールセンサに対応する信号はボード上より発生し、回転数に相当するスピードはボリュームで可変できますので回転状況を作り出すことができます。1ステップ動作もできます。
製品構成
■MA209 ダミーBLDCモータ  (注文番号 MA209) には、以下のものが含まれます。
●本体基板(MA209) ●取扱説明書 ●基板固定台
仕様
対応モータ 3相ブラシレスDCモータ
モータ電圧 12〜24V
ホールセンサ駆動電圧 +5V ±0.1V 100mA以下
動作環境 温度 0〜40℃ 腐食性ガス、結露なし
基板寸法 100 ×80mm
ご注意
その他
●製品保証・修理につきましては、こちら>>> をご確認下さいますようお願い致します。
