| 製品名 | 注文番号 |
| MPLAB ICE 2000 | ICE2000 |
|
|
| マイクロチップ社製 |
|
| 販売価格の目安 |
| 本体 | 300,000円程度 |
| ユニット | 各120,000円程度 |
|
|
|

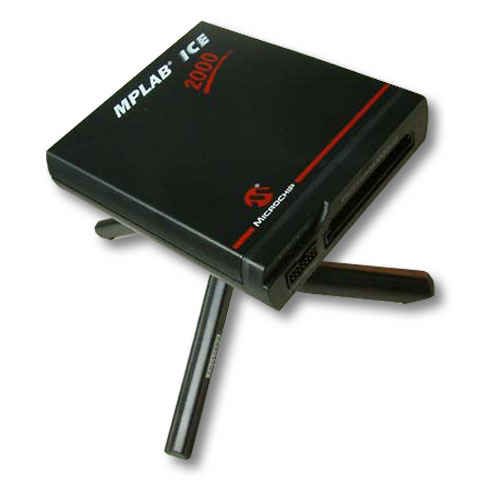

MPLAB ICE 2000はマイクロチップ社マイコンPICシリーズ用の本格的なインサーキットエミュレータです。
おなじみのMPLAB画面上でWindows95/98/2000/XPのGUI動作環境で円滑なデバック操作が行え、ハードウエアを含むリアルタイムエミュレーション環境を提供します。完全にチップレベルと同一環境でエミュレーションが可能です。 |
|
|
ICE 2000はMPLABにマッチしていますので、コンパイル、アセンブルを行った後に直ちにプログラムをスタートできますので、大変スムーズな開発が可能です。Pentium3G程度の高速パソコンをXP環境で使えば、ストレスのないデバック環境を得ることができるでしょう。
MPLAB ICEは本体とプロセッサモジュール、デバイスアダプタの3点で構成され別々に発注を行う必要があります。トップでは人気の16F877エミュレータの形式例を示しています。他のPICはプロセッサモジュール、デバイスアダプタをPICに合わせて発注願います。 |
|
| ICE2000はこの度、販売終了致しました。 ありがとうございました。 |
|
|
|
|
|
|
| ●すべてのPICをエミュレーション可能 |
| ●ブレーク・ステップ・ステップオーバ機 |
| ●無制限ブレークポイント |
| ●シンボリックデバック |
|
| ●ロジックプローブあり |
| ●パラレルポートインタフェース |
| ●データ、アドレス変化によるブレーク機能 |
| ●外部信号によるブレーク機能 |
|
|
|
|
|
|
 |

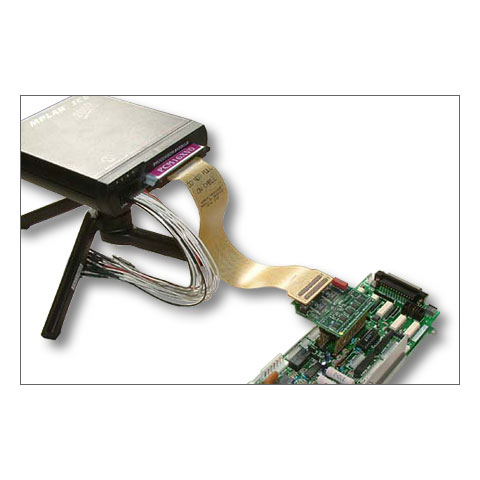

ICE 2000 運用のようす |
|
 |

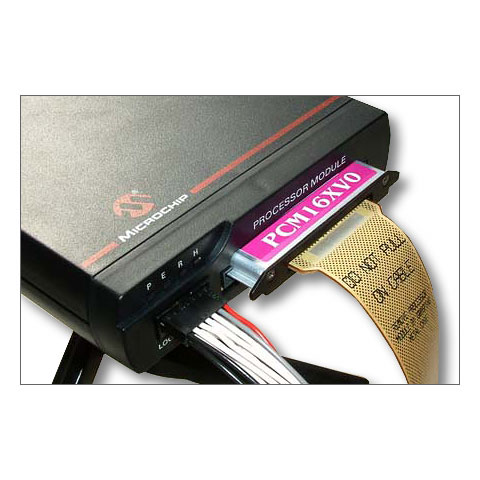

本体にプロセッサモジュールを挿入する |
|
 |
プロセッサモジュールの外観
デバイス名を明記して間違えないようにする。プロセッサモジュールはPICの種類で交換する。 |
|
 |

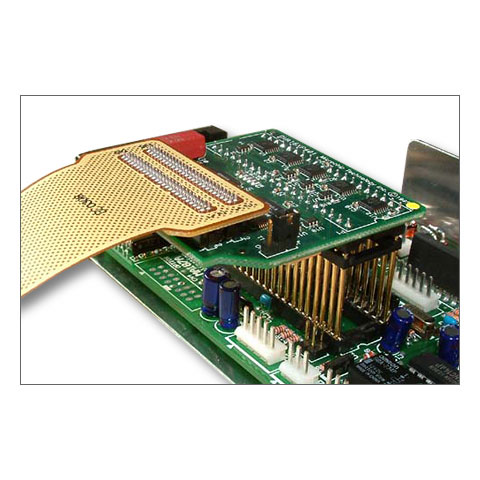

ターゲットに装着したようす
ケーブルは折れないように充分注意する |
|
 |

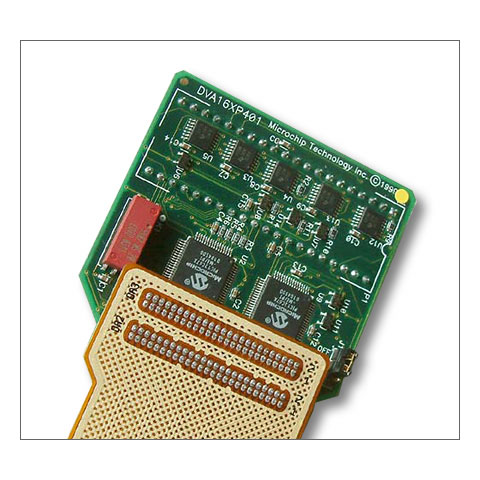

デバイスアダプタ 上面
デバイスアダプタはPICの形状 [DIP・PLCC・FLAT] によりいろいろ用意されている。 |
|
 |

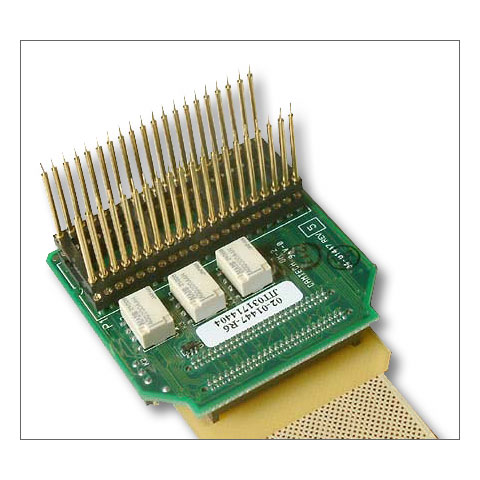

デバイスアダプタ 裏面
デバイスアダプタはPICの形状 [DIP・PLCC・FLAT] によりいろいろ用意されている。 |
|
 |

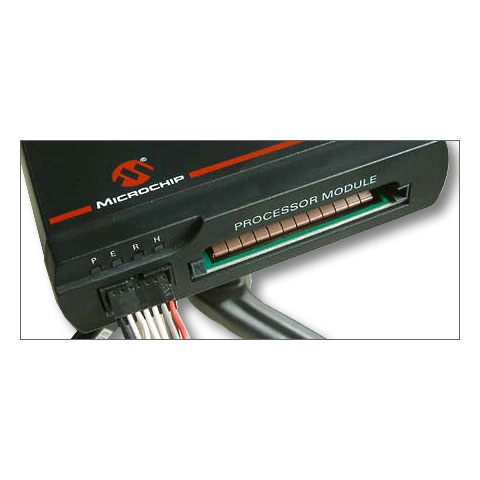

プロセッサモジュールを取り外したところ |
|
 |

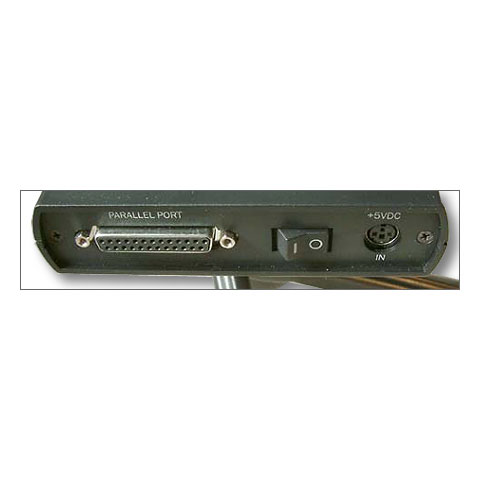

ICE 2000 背面パネル |
|
|
|
|
|
| ●MPLAB ICE 2000 本体 ●PCM16XK1 ●DVA16XP401 |
|
| MPLAB ICE 2000の英文カタログはこちらからご覧いただけます。 |
|
| その他のデバイスについてはお見積もりをご依頼ください。その場合、Microchip's Development Tool Selector(DTS)より正式型番をお知らせ願います。 |
|
|
|
| 適合パソコン |
Dos/Vパソコン、Windows95/98/2000/XP、メモリ 16MB以上、HDD 3MB以上 |
| 供給電源 |
ACアダプタにて AC100V動作 |
| インタフェース |
プリンターポート Dsub25ピン |
| ターゲット電圧 |
+2.0〜+5.5V |
| 最大動作周波数 |
25MHz |
| トレースメモリ |
32K x 128bit |
|
|
|
|
|
| ●お見積にあたってはMicrochip's Development Tool Selector(DTS)より正式型番でご依頼ください。各ソケットモジュールはデバイスの形状などにより注番が変わります。弊社での製品選択は、ミスの原因になるためご容赦願います。 |
| ●18シリーズは最大周波数 (40MHz) でのエミュレートができません。 |
|
|
|
|
| ●マイクロチップ社のホームページはこちらからご覧いただけます。 |
| ●エミュレータ・書込器の対応デバイス表はこちらからご覧いただけます。(2009/01/20時点) |
| ●価格は為替相場等により変動がありますのでその都度お問い合わせください。 |
| ●納期は国内在庫がない場合1ヶ月半かかりますので、10日程度から1ヶ月半まで変動します。 |
| ●お見積時の納期は、お見積から発注間でのずれで納期が変動する場合があります。 |
 |
